简阳汇众力低温实验监测系统

简阳汇众力

2018-04-19 16:23:49

一、项目概述

本系统采用国外知名的自动化设备生产商西门子公司的PLC系统,对生产工艺参数的采集/控制,并通过现场总线传送数据到中央处理单元进行统一运算处理。中央控制室的操作员站兼工程师站计算机对整个生产过程进行集中控制和管理。本系统同时是一个监视控制与数据采集系统,可将监视控制与数据采集功能集为一体,完成生产控制的控制、工艺流程显示、设备运行状态监控及设备故障报警,生产数据的监测、存储、分析、报表打印等功能要求。

系统结构:本系统主要作为实验设备的运行状态数据监测,监测点为三个低温实验装置,根据现场仪表实测数据进行参数设置实验、数据历史记录等。

整个系统配置可分为两层:

第一层:集中监控层。由一台电脑所组成。集中监控层完成对生产工艺个部分的运行监视、数据采集和自动控制调度功能。该层是整个监控系统的核心。

第二层:现场设备层。现场温度、流量压力等仪表实时监测并将采集的数据传送给监控层显示记录(该系统所用仪表均为我公司品牌)。

二、现场照片

blob.png blob.png

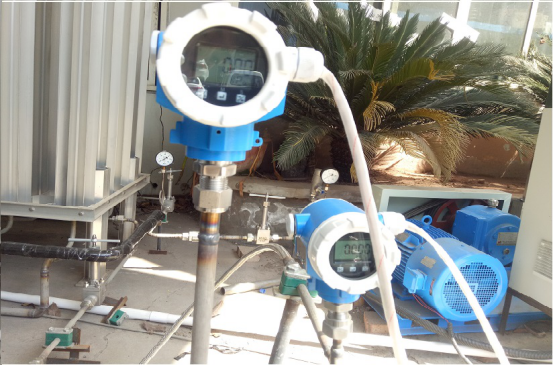

现场仪表柜                                                   现场仪表

 blob.png blob.png

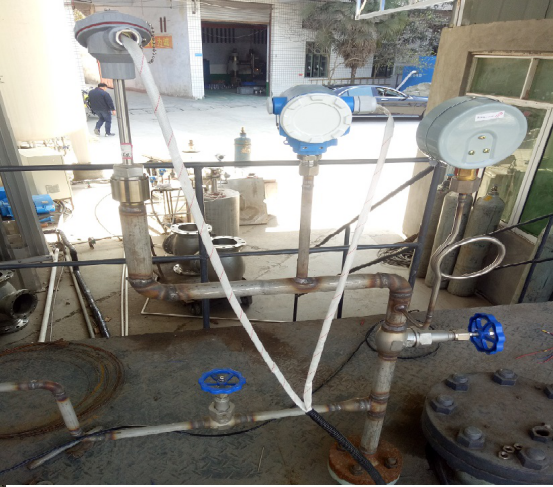

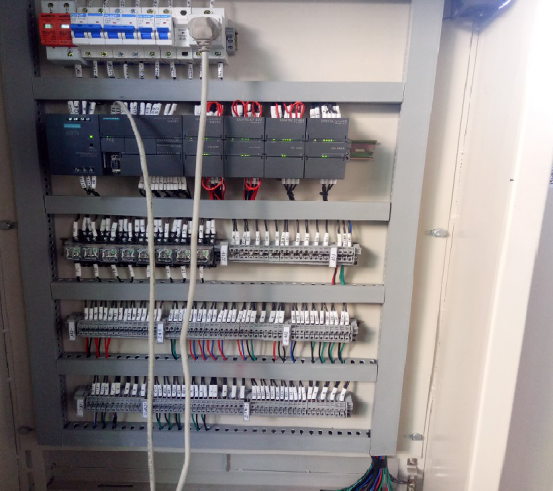

现场仪表                                                      PLC控制柜

  blob.png blob.png

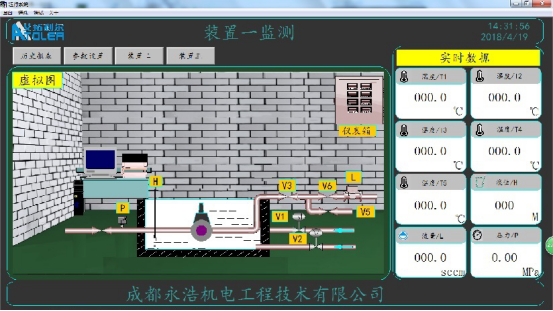

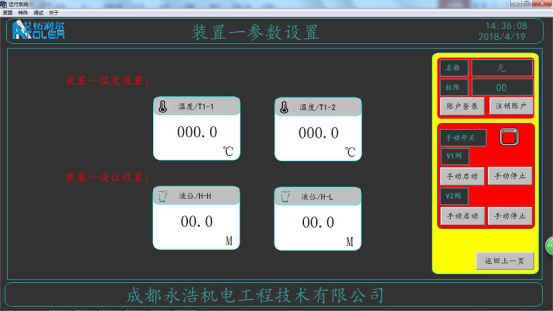

  上位机系统图                                                    上位机系统图
