成双控流站自控系统

成都自来水有限责任公司

2019-07-02 16:23:02

一、项目概述

  成双控流站自控系统属于一套恒压控制系统,根据管网的压力变化,自动调节减压阀门的开度,使供水管网保持设定的压力和所需的流量,达到提高供水品质和高效节能的目的。

 1、开阀控制流程,当用水量增大、水压下降,PLC发出开阀度数指令,阀门开始开启,当阀门开到输出度数时停止,PLC计时检测当前压力,如压力在范围内,阀门停在当前开度,如果压力不在范围内,阀门会继续开启,如此循环使水压恒定在设定值内。

2、关阀控制流程,当用水量减少、水压上升、PLC发出关阀阀度数指令,阀门开始关闭,当阀门关到输出度数时停止,PLC计时检测当前压力,如压力在范围内,阀门停在当前开度,如果压力不在范围内,阀门会继续关闭,如此循环使水压恒定在设定值内。成双控流站还进行了DN2200管道的插入时超声波流量计的安装与数据采集。

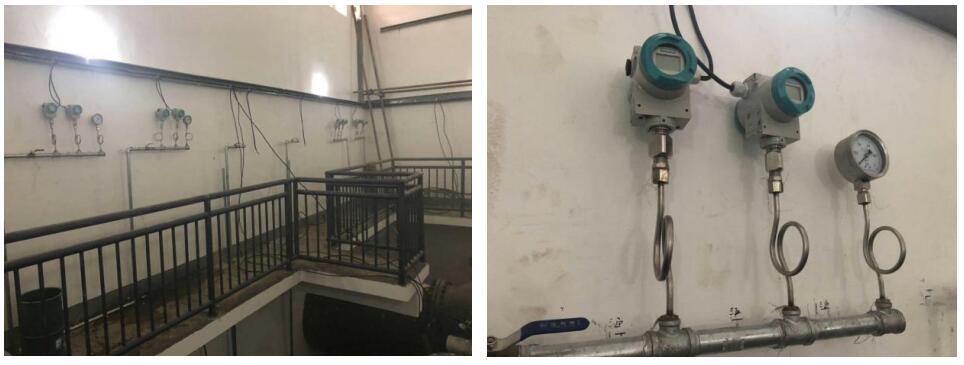

二、现场图片


DN2200插入时超声波流量计安装现场


DN2200插入时超声波流量计安装现场



PLC控制柜
