SCR脱硝系统

极星生物

2020-03-24 14:32:51

一、项目概述

采用了SCR脱硝系统,SCR脱硝系统主要由SCR催化反应器、氨气注入系统、烟气旁路系统、氨的储存和制备系统等组成。SCR催化反应器的布置方式,目前一般采用高尘布置方式,即布置在省煤器和空预器之间的高温烟道内。在该位置,烟气温度能够达到反应的温度。因此本期工程脱硝装置拟采用高尘布置方式。烟气在锅炉省煤器出口处被平均分为两路,每路烟气并行进入一个垂直布置的SCR反应器里,即每台锅炉配有二个反应器,烟气经过均流器后进入催化剂层。在烟气进入催化剂层前设有氨气注入系统,烟气与氨气充分混合后进行催化剂反应,脱去NOX。反应后的烟气进入空预器、电除尘器、引风机和脱硫装置后,排入烟囱。SCR反应器布置在空预器上方。

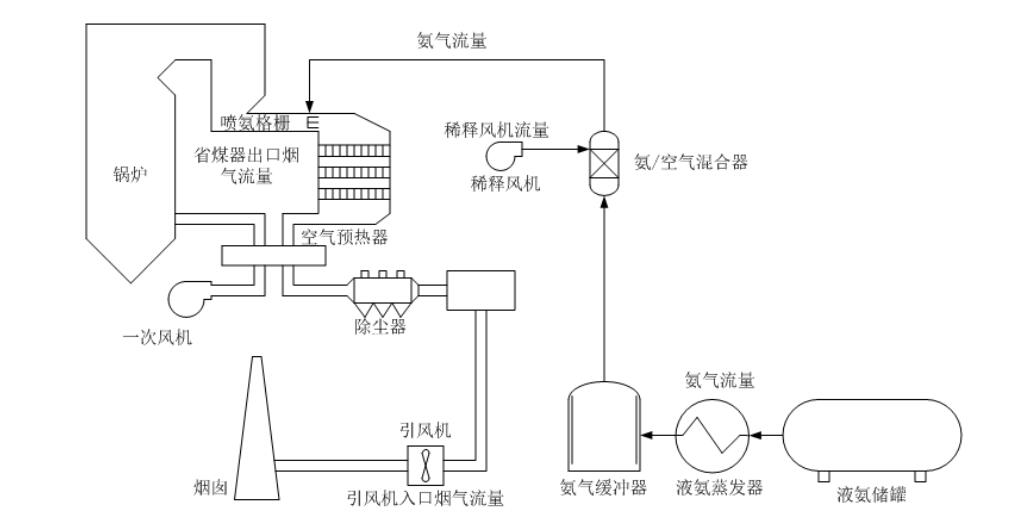

1、SCR脱硝系统流程图


2、整个系统配置可分为两层

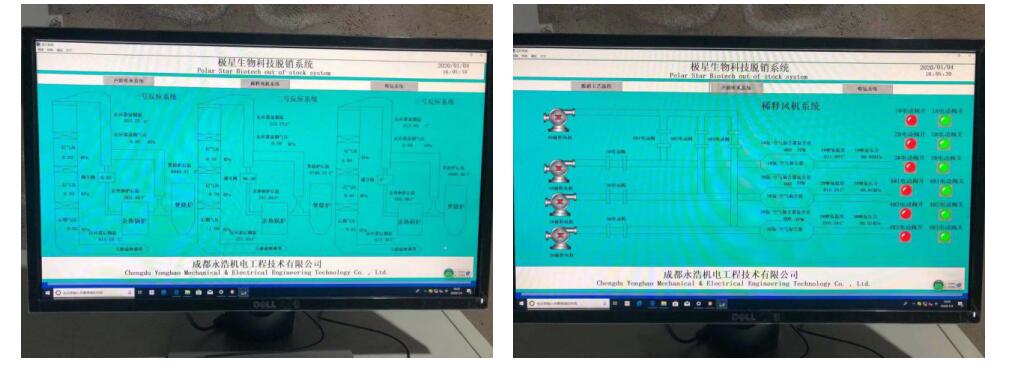

第一层:集中监控层。由一台电脑所组成。集中监控层完成对生产工艺个部分的运行监视、数据采集和控制调度功能。该层是整个监控系统的核心。

第二层:现场设备层。现场温度、流量压力等仪表实时监测并将采集的数据传送给监控层显示记录(该系统所用仪表均为我公司品牌)。

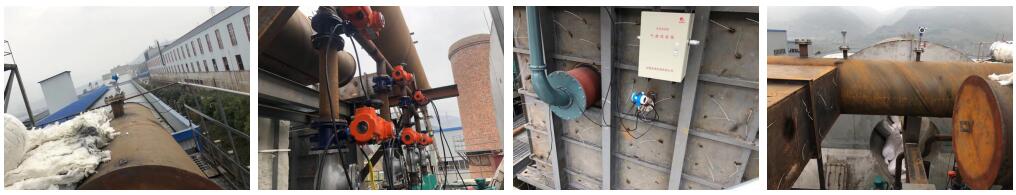

二、现场图片
