眉山东坡水厂自控项目案列

眉山东坡自来水厂

2021-03-16 15:28:08

 眉山市东坡区农饮水安全项目巩固提升工程(青衣江饮水工程)

              ——东坡净水厂自控工程

   “引青入东”项目意义重大,工程的顺利完工能够解决东坡区岷江以西15

乡镇46万农村居民饮水安全。同时为眉山市中心城区提供备用水源。


2020年十月成都华体(中国)负责东坡水厂自控系统的安装调试工作。

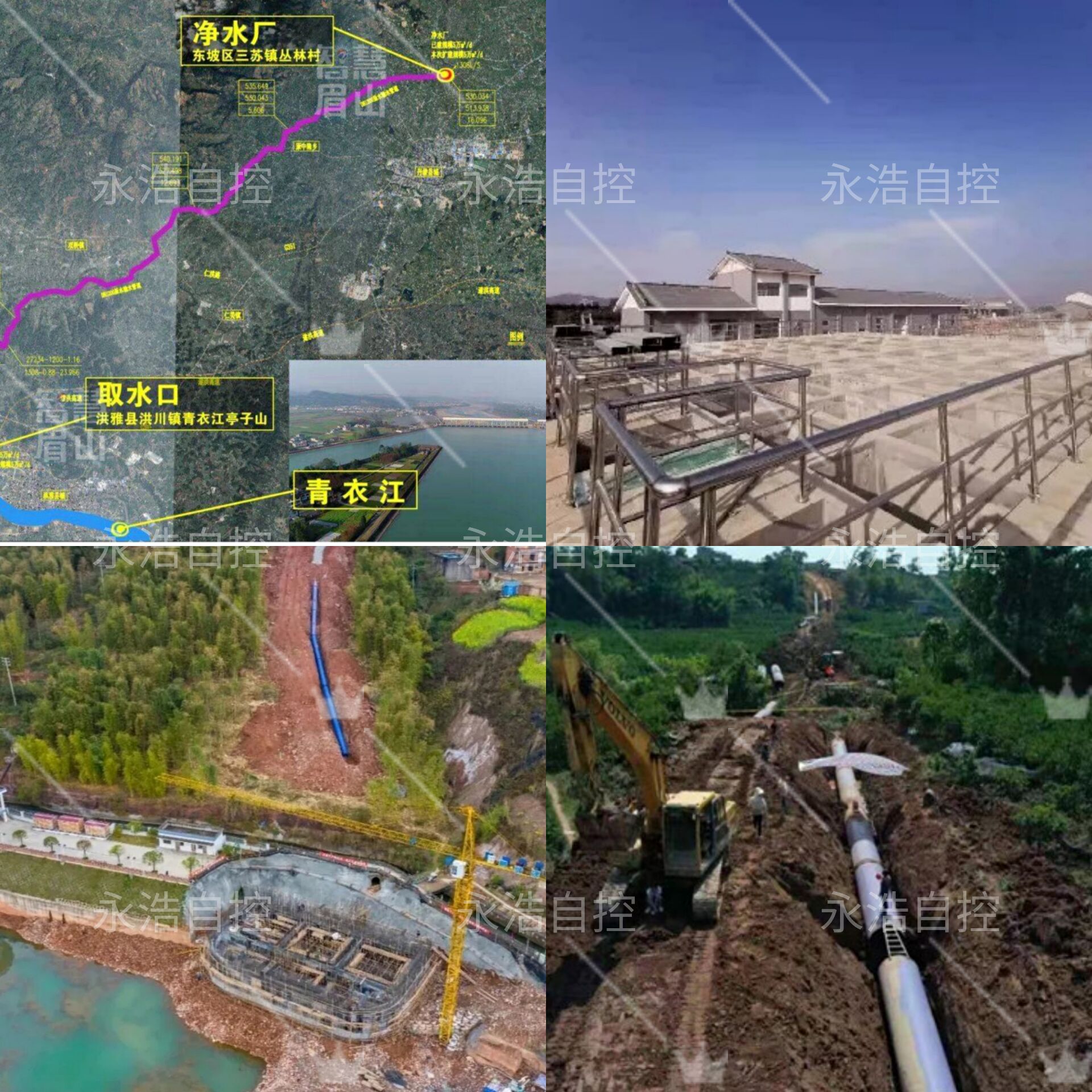

                             (东坡水厂基础建设现场

本自控工程主要由中央监控系统、现场控制站及现场仪表构成:

1、中央监控系统

    中央监控计算机、工业网络交换机、报表及报警打印机、大型LED显示拼

等组成中央监控主站。

    中央监控系统位于综合楼的中央控制室。完成全厂工艺设备的运行状态、

工艺过程参数的采集和监视远程控制相关设备、设定运行参数配合工艺运行流

高水厂管理水平。实现报表打印、事故报警打印、运行生产管理、成本控

制等功能。信息系统应具有采集、事故预警、应急处置等功能应作为数字化城

市信系统的组成部分。

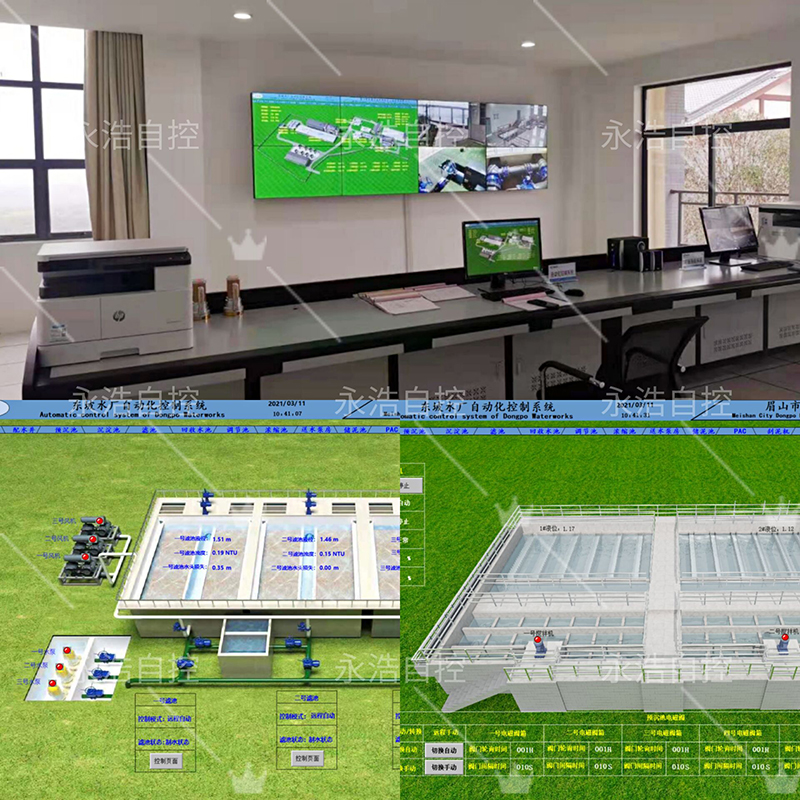

                                              (中央控制室与上位机界面图)

 2、现场控制站

现场控制站采用施耐德冗余型CPU,各PLC站均采用光纤环网连接至中央

  控制室,保证了水厂运行可靠性。

脱水机房控制站CP1控制范围:变配电间、脱水机房、浓缩池、储泥池、清

  水池、排泥池。

反冲洗泵房控制站CP201控制范围:1#滤池格及反冲洗泵房、废水回收水池。

2#滤池格控制站CP202控制范围:2#滤池格。

3#滤池格控制站CP203控制范围:3#滤池格。

加药间控制站CP3控制范围:加药间、配水井、进水仪表间、预沉池、沉淀池。

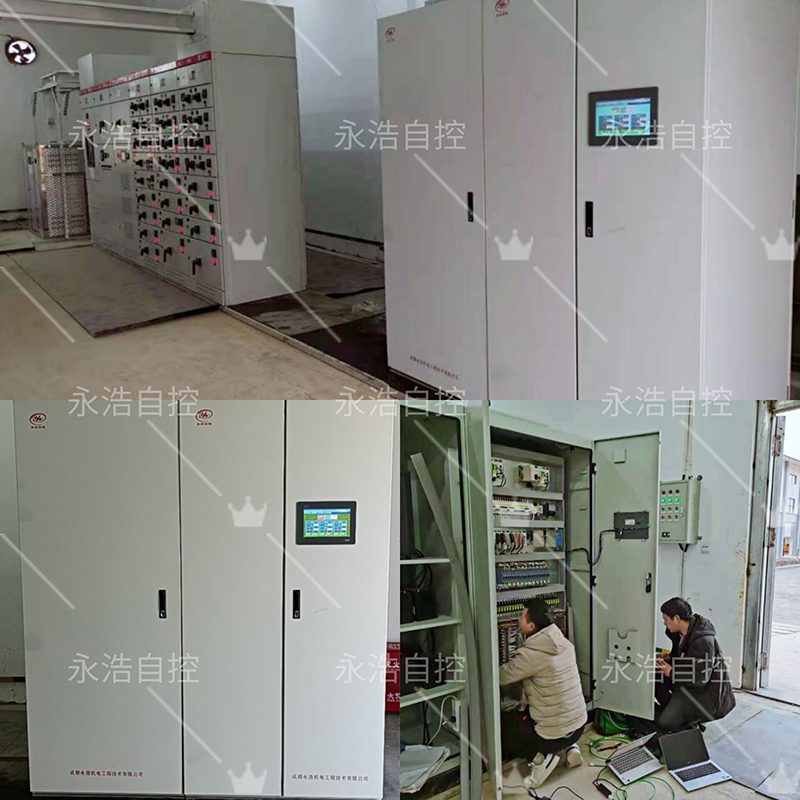

                                                                            (PLC控制室现场安装调试)


    3、现场仪表

   现场仪表采用德国西门子、德国科隆、美国德菲等品牌。

   现场仪表包含:进水电磁流量计、进水浊度、进水氨氮、进水PH,预沉池浊度,

   沉淀池浊度,滤池浊度、滤池液位、滤池水头损失仪,回收水池液位、调节池

   液位、浓缩池污泥界面仪,储泥池液位,清水池液位,出水余氯、出水浊度、

   出水电磁流量计、出水PH。


                                                             (超声波液位计安装现场)

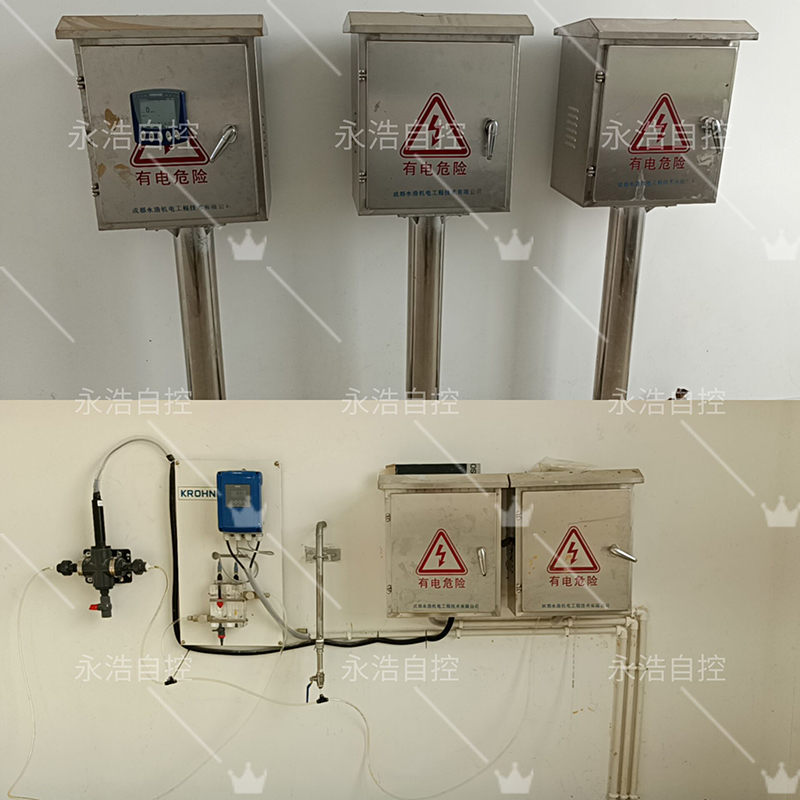

                                                (东坡水厂进出水仪表安装现场)


                              (电磁阀控制与出水口电磁流量计安装现场)

      3月11日上午10点,随着阀门开启汩汩青衣江水从出水口涌出浪花飞溅,

流入池中,备受市民的关注和期盼的“引青入东”工程正式通水。东坡水厂

的自控项目也顺利交付使用。


                                     (2021-3-1“引青入东”工程通水仪式留影)
