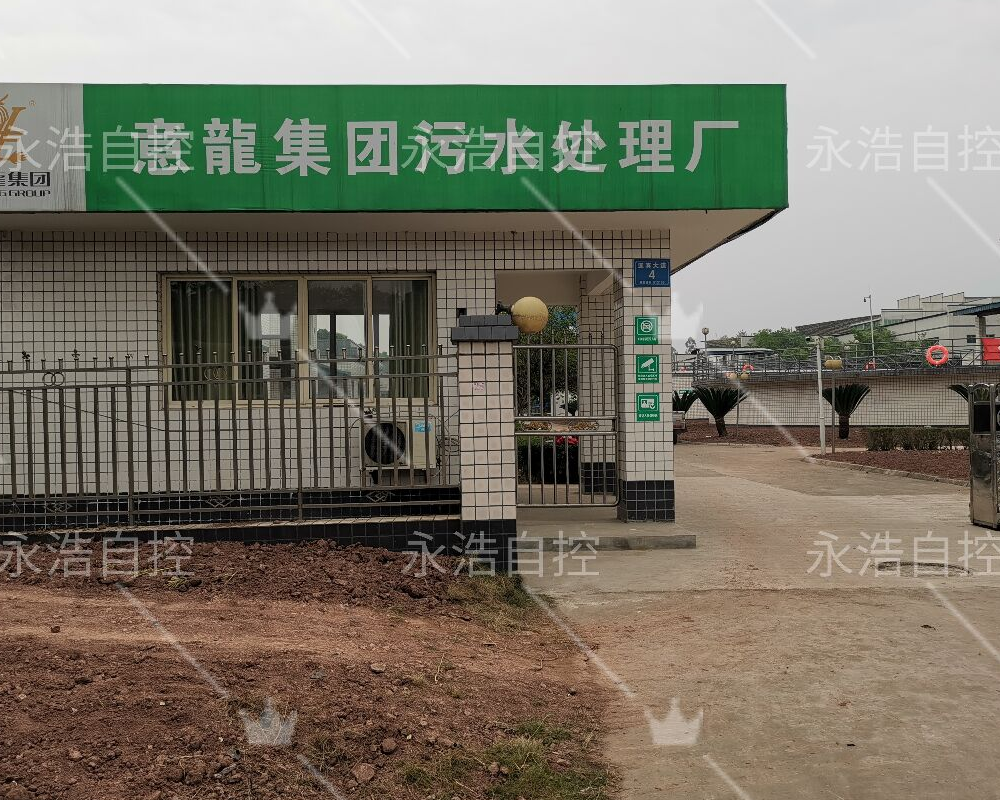

意龙环保污水处理厂---自控改造案例

简要：                        （意龙污水处理厂)

2021年3月成都华体(中国)承接《井研县工业园区污处理厂改造提标升级工目》的自控系统的方案设计与安 装调试工作。

本自控工程主要由：现场PLC控制站、风机水泵控制箱及现场仪表构成。

控制层

现场PLC控制站

控制逻辑：调节水池横流量供水、水解沉淀池与中间水池轮巡排泥、中间水池提升泵横液位控水。

                            （现场PLC控制站）

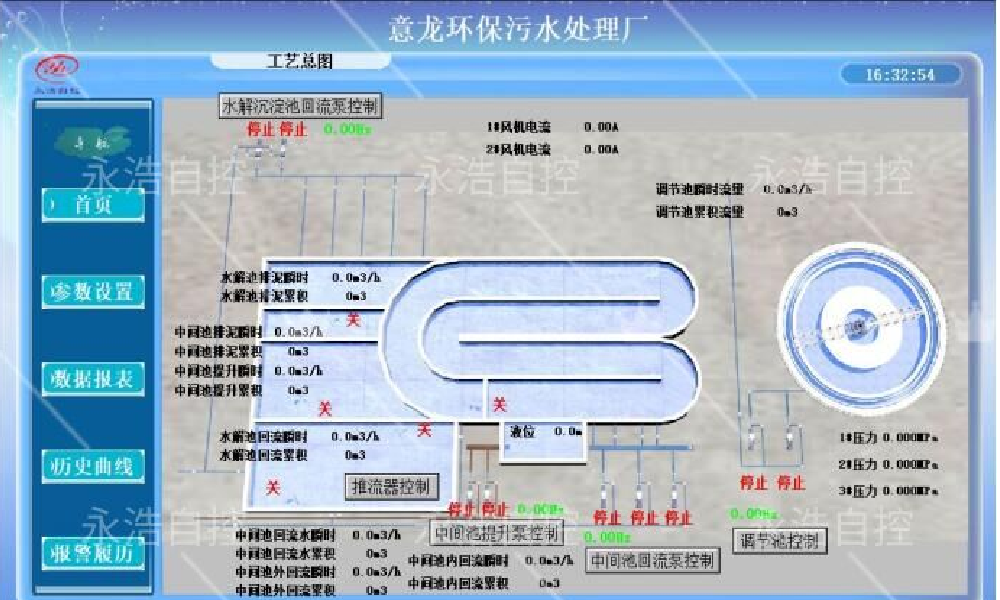

                              （ HMI界面）

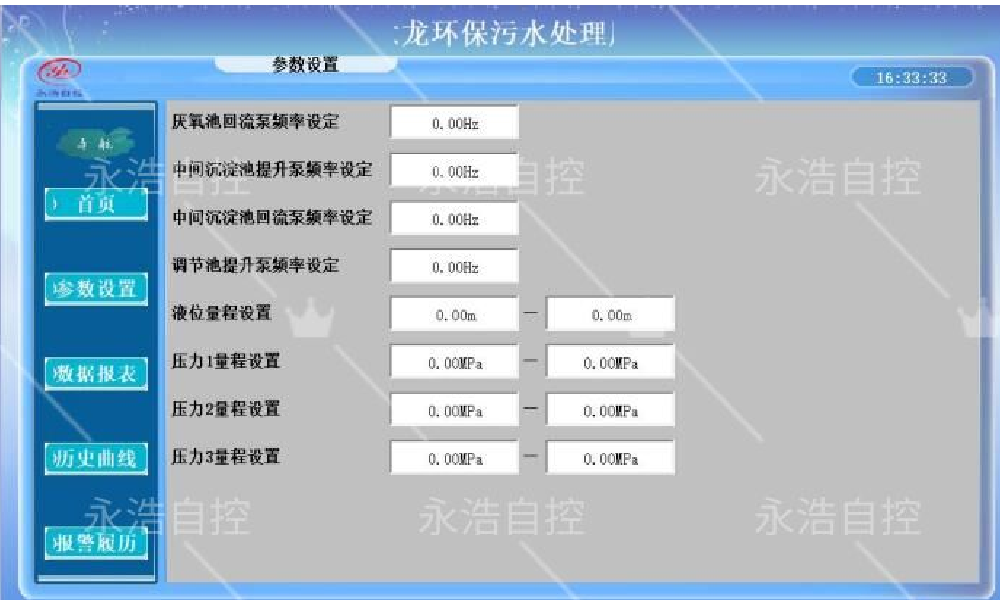

                             （  HMI界面）

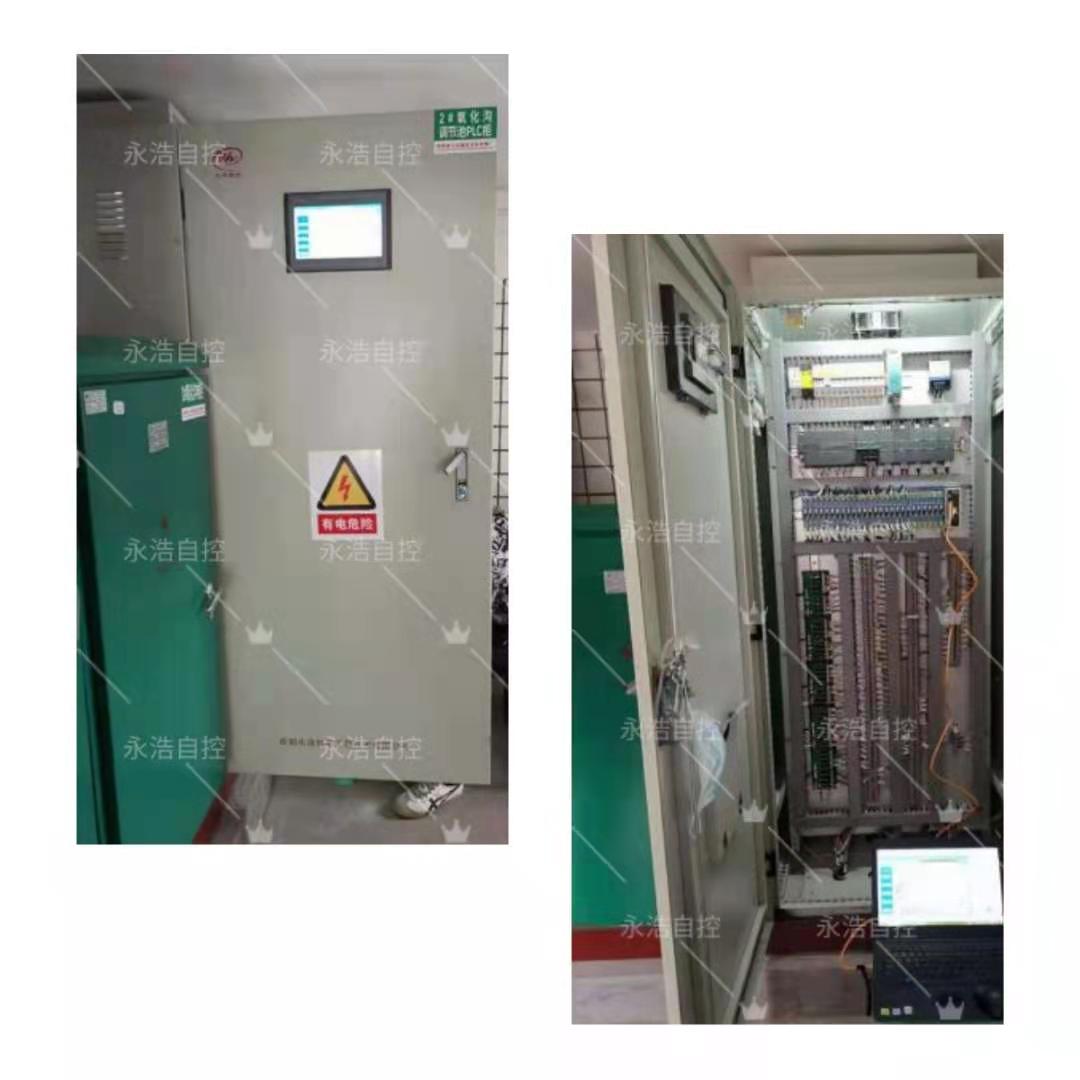

                              （PLC控制柜）

华体(中国)现场PLC控制站采用西门子PLC，分别采集水解沉淀池回流泵电动阀、中间沉淀池提升泵、回流泵及电动阀、调节池提升泵、鼓风机房变频器；采集现场8台AFLD电磁流量计、3台AP202型压力变送器、1台AL201液位计信号，并实现现场所有设备自动运行，并保存现场水池各个仪表数据；HMI显示现场实时工艺画面 、流程、设备参数的设置、可生成数据报表、历史曲线及报警履历。

设备层

水泵、电动阀控制箱

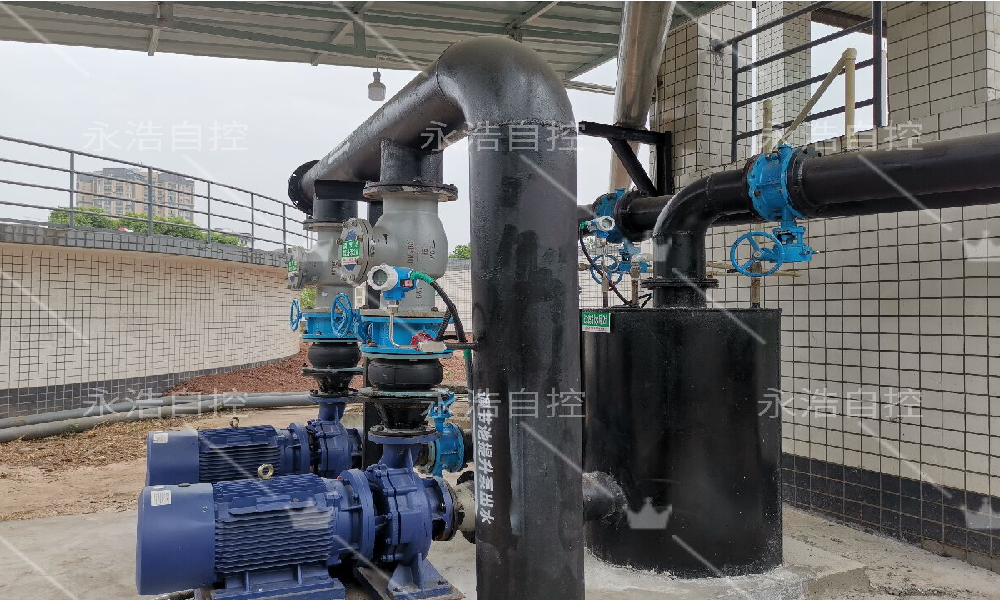

                                                           （水泵电动阀)

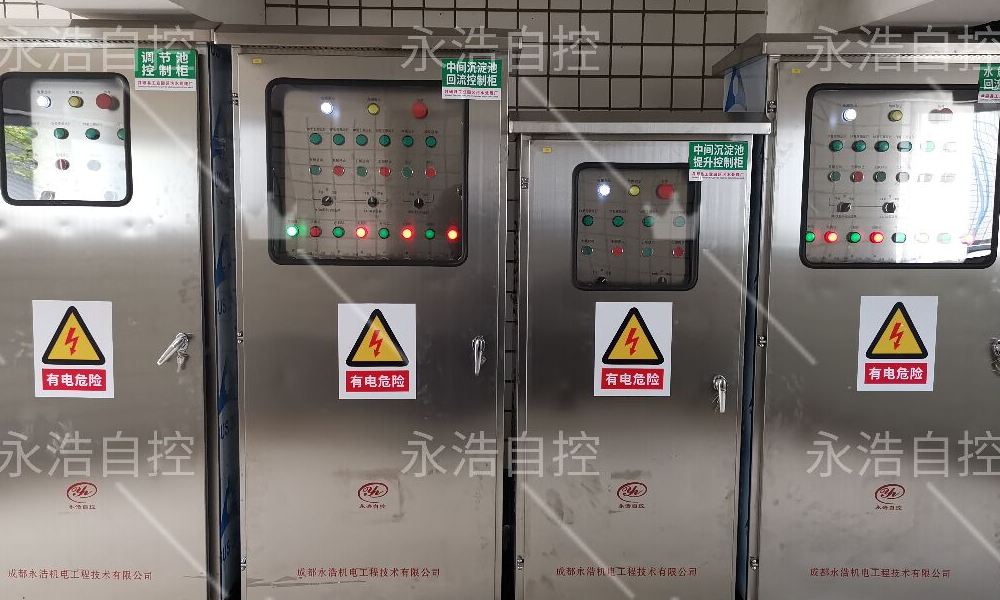

华体(中国)提供：水泵、电动阀控制箱共提供四套，分为调节池设备控制箱、中间沉淀池回流泵控制箱、中间沉淀池提升泵控制箱、水解沉淀池回流泵控制箱、推流器控制箱。

传感层

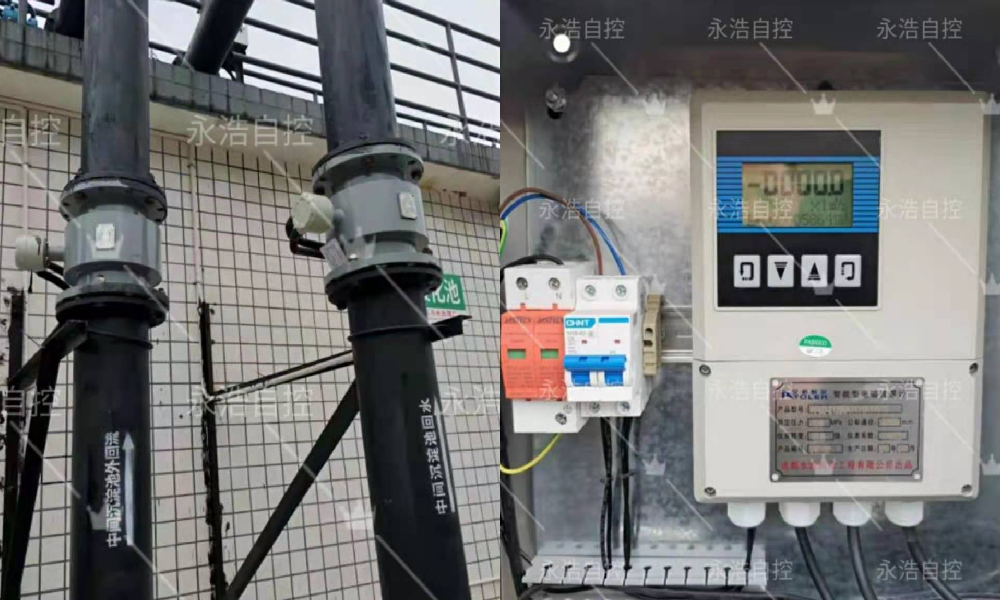

                                        （ AFLD型电磁流量计）

                               （AP202型压力变送器）

现场仪表：现场仪表采用华体(中国)Atoler品牌。分别采用AFLD型电磁流量计、AP202型压力变送器、AL201液位计，现场仪表分别位于中间池、水解沉淀池及调节池。

                                现场培训污水厂运行人员对自控设备操作使用

2021年4月华体(中国)公司完成意龙环保污水处理厂自控改造项目，并交付使用，大力提高了污水处理厂的标准化生产和水厂的自动化程度。
