眉山工业园开发区污水处理厂自控系统施工

工业园区污水处理厂

2021-08-27 13:51:14


   眉山工业园开发区污水处理厂自控系统施工案列


项目概述

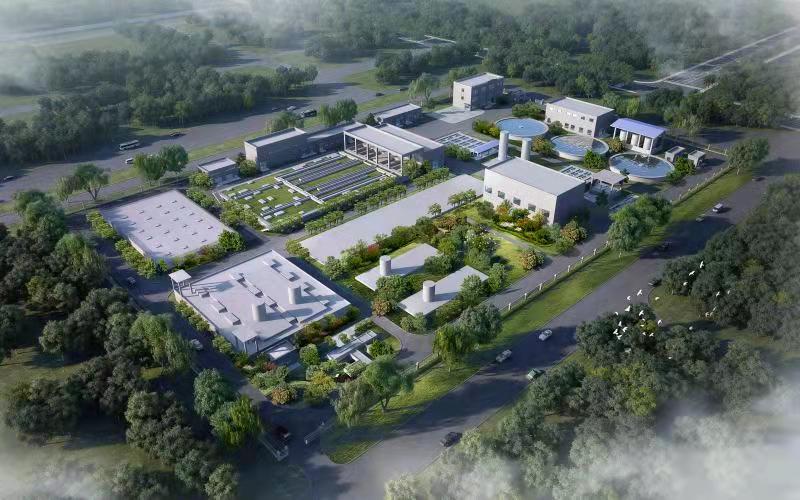

本项目为新建3.0万吨/天,眉山工业园开发区污处理厂及新建配套管网14.8公里自控工程,成都永浩

自控公司于2021年6承接本项目-自控专业设计、制做、安装调试工作。本自控专业主要由

央控制系统、现场五个PLC控制站、及现场仪表构成。中央监控系统采用DELL监控计算机、华为服务

器及UPS、KingView工业组态软件;PLC控制站采用施耐德580系列PLC控制器、DELTA工业交换机;现

场仪表采用德国科隆流量计、德国西门子压力变送器和液位计、美国德菲水质仪表。


1#PLC控制站(1#PLC)

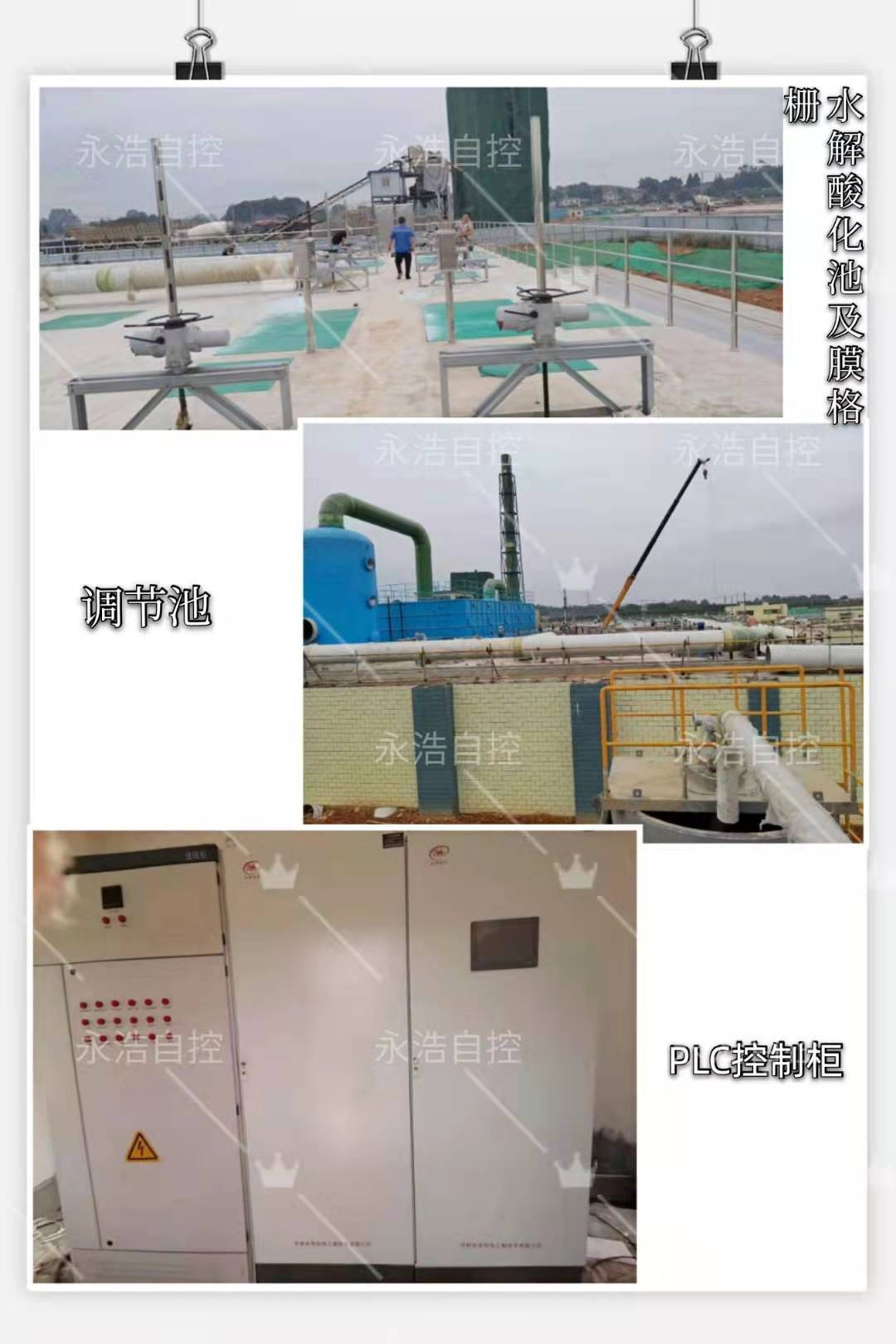

位于进水仪表间控制室,监控范围:细格栅及旋流沉砂池、调节池、进水

仪表间、水解酸化池及膜格栅、1#除臭装置。


   2#PLC控制站(2#PLC)

   位于污泥浓缩脱水间配电室,监控范围:事故池、2#~3#除臭装置、污泥浓缩脱水间、贮泥池、污泥

   浓缩池。



   3#PLC控制站(3#PLC)

   位于鼓风机房及变配电间控制室,监控范围:鼓风机房及变配电间、MBR生化池、危废储存间


   4#PLC控制站(4#PLC)

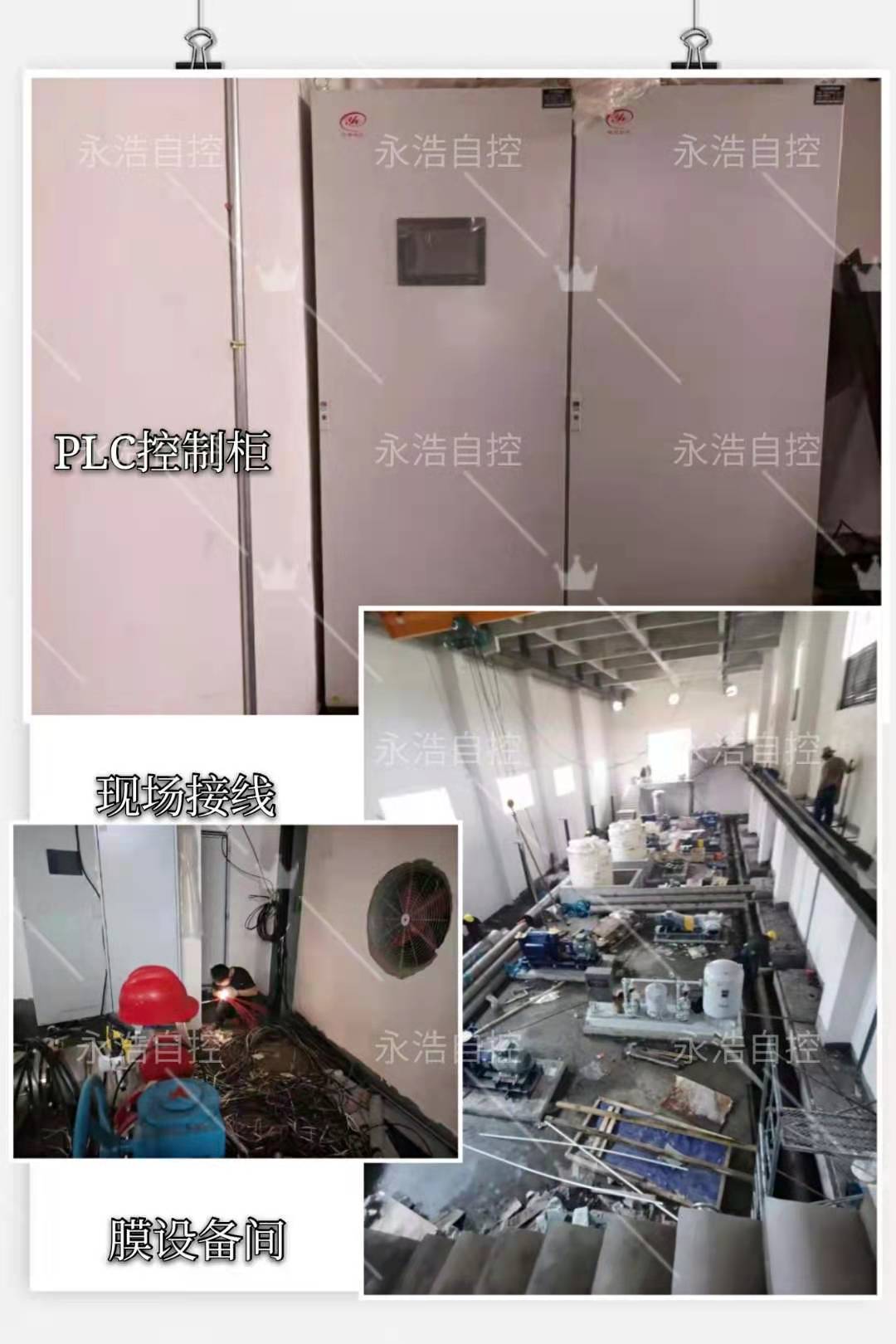

   位于MBR膜设备间,监控范围:MBR膜池、MBR膜设备间。



   5#PLC控制站(5#PLC)

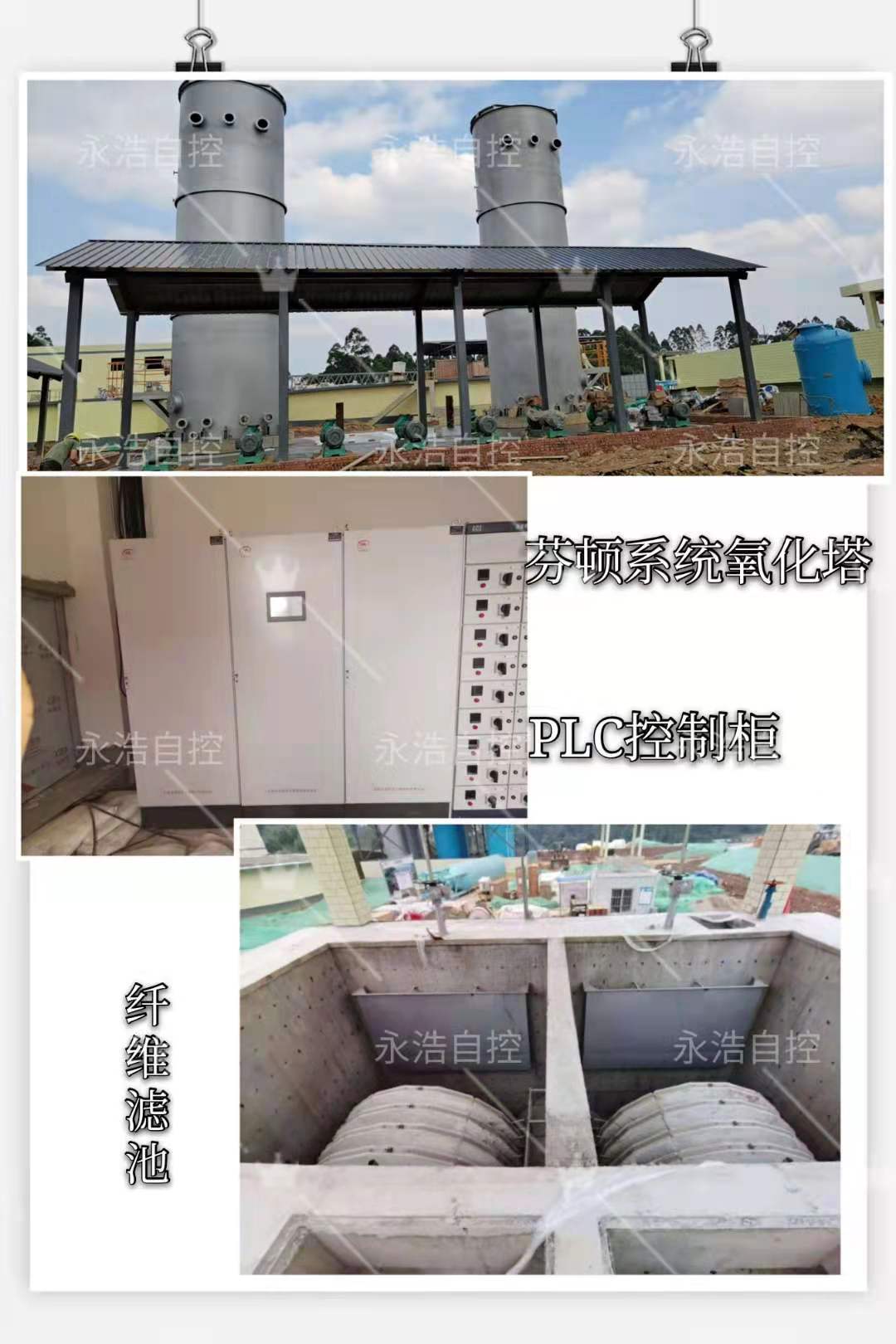

   位于加药间配电室,监控范围:芬顿系统中间水池、芬顿系统综合池、芬顿系统氧化塔、纤维

   滤池、紫外线消毒渠、二沉池、巴氏计量槽、加药间、加药间罐区、出水仪表间、尾水泵房。


   中央监控系统

   位于污水处理厂的综合楼二层的中央控制室。完成全厂工艺设备的运行状态、工艺过程参数的

   采集和监视,远程控制相关设备、设定运行参数,配合工艺运行过程实现原水水质净化的目的。

   实现报表打印、事故报警打印等功能。

   中央监控主站

   工业数据中心、客户端(含工程师站)、工业网络交换机、报表及报警打印机、液晶拼接屏等

   组成中央监控主站(MOP)

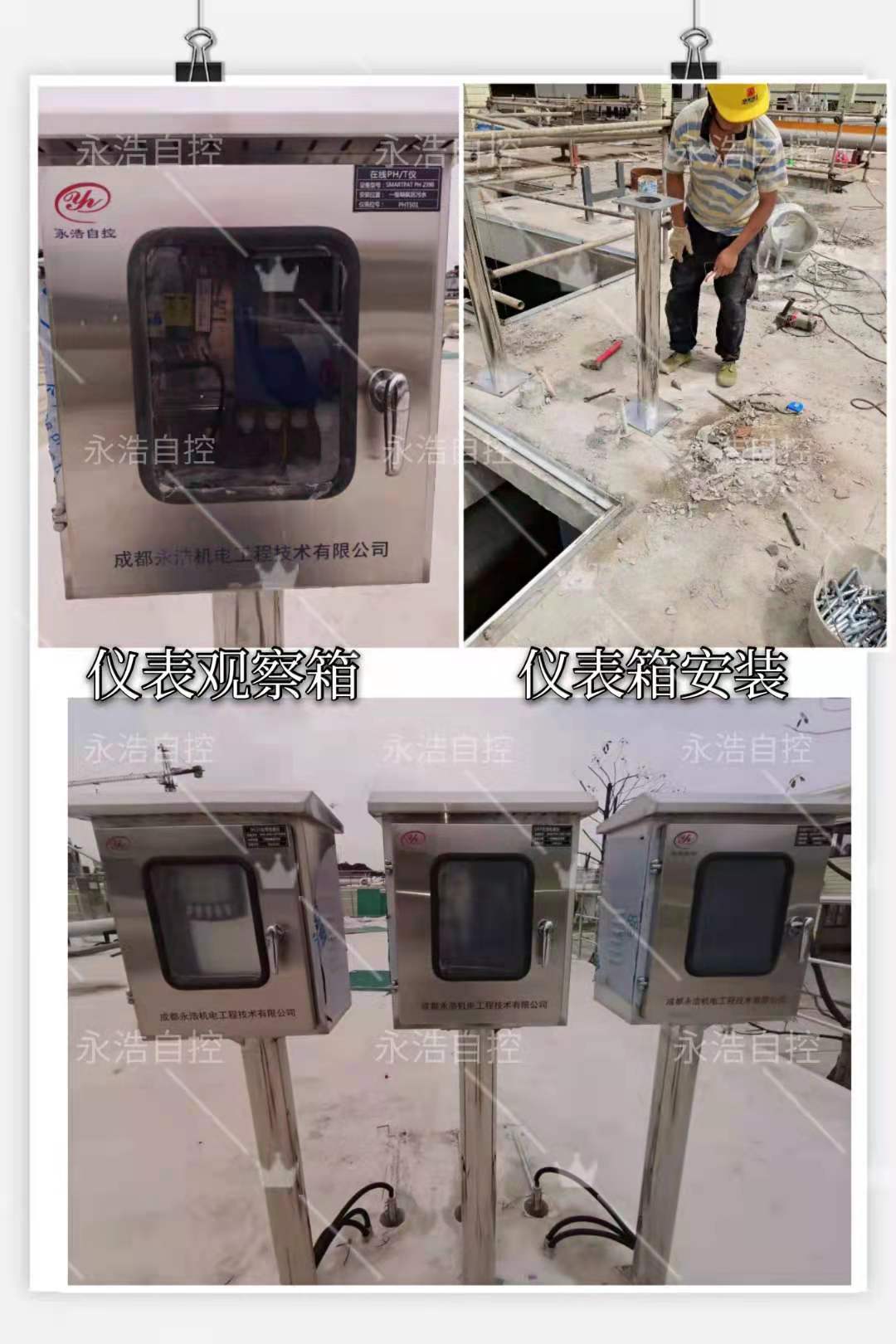

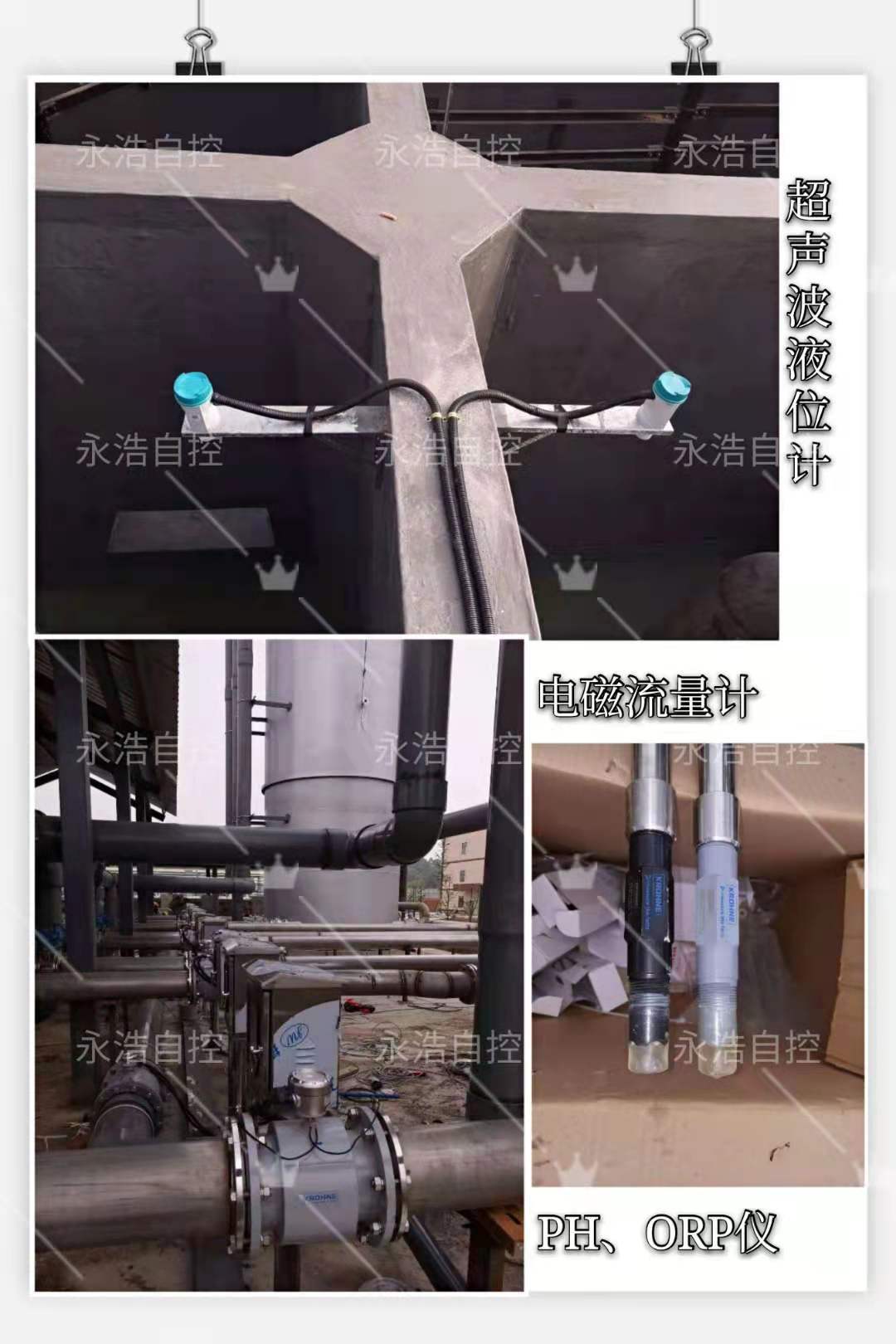

   现场仪表

   现场仪表主要采用科隆、德非、西门子等品牌,用于各池子、管道的流量、液位、压力、

   PH、浊度、MLSS等数据的采集和监测。



  2021年7月项目现场设备及机柜已完成安装、接线工作,目前正在最后的调试中。
