甘肃某水厂自控项目案例

夏河水厂

2022-09-14 11:30:40

                          甘肃某水厂自控项目案例



                                           项目概要

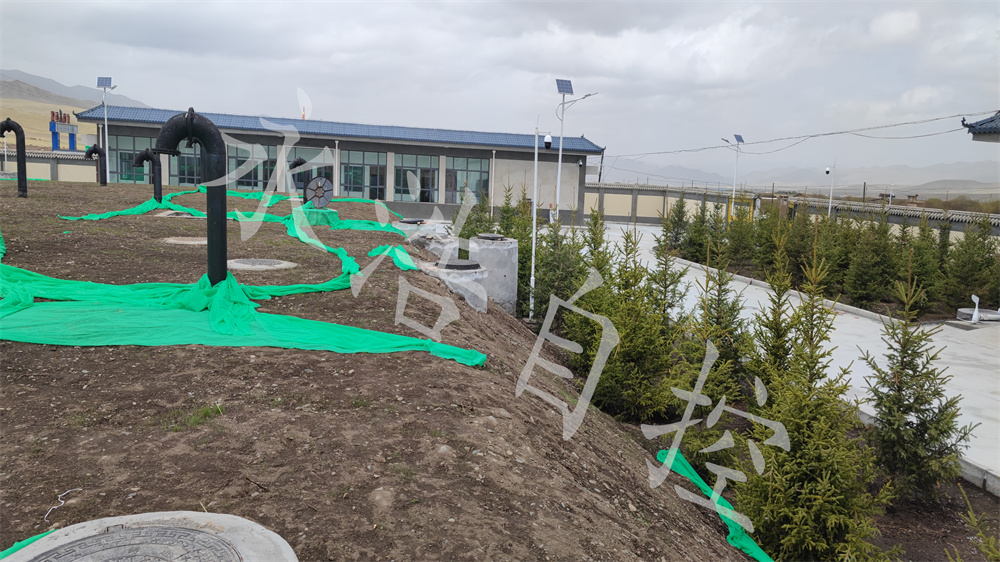

本项目为甘肃某县县城应急水源工程输水管网及水处理自控工程,新建净水厂1座、减压水池2座,水源地深井泵房5座,5座深井泵房各设一个RTU站,将所有自控仪表设备信号通过架空光纤实现与净水厂中控室的信息交互。并将水源地保护一期工程的调节池自控仪表信号上传至净水厂中控室。

水厂自控系统 (17).jpg

 设计规范:



《仪表供电设计规定》HG/ T20509-2014,《自动化仪表选型规定》HG/ T20507-2014.



《仪表系统接地设计规定》HG/T20513-2014, 《控制室设计规定》 HG/T20508-2014,



《电力工程电缆设计标准》GB50217-2018,



《室外给水设计标准》GB50013-2018,

水厂自控系统 (29).jpg

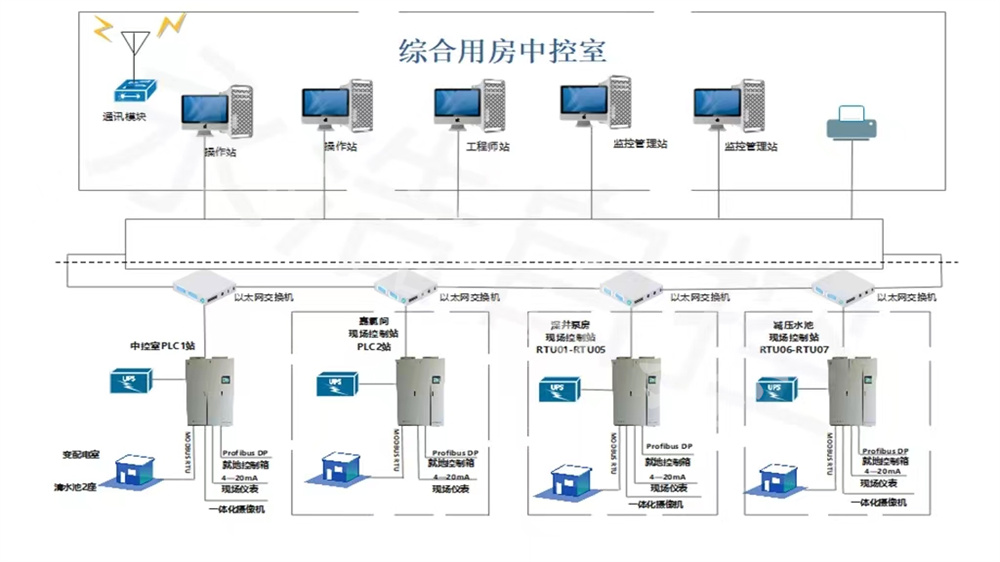

                                    水厂控制流程

水厂自控系统 (61).jpg


控制逻辑:

净水厂1座、2座减压水池、5座深井泵房、1座调节池以及构成的系统能够安全可靠、经济合理地运行,能够简捷准确地操作控制各个生产设备,利用新建的净水厂计算机监控系统、通过扩展网络结构、本次增设的PLC1PLC2RTU01~RT07仪表检测系统来实现自动化控制。

                                    设 备 层

该水厂采用国产Atoler品牌自控仪表,具有计量精确、显示清晰、操作简单等特点。自控仪表检测系统内部具有与微机的接口,自控仪表的操作级别分为三级即机旁操作、现场控制站RTU操作、中控室远程操作。设备的运行方式具有自动、手动和离线三种方式。水厂不仅节约了大量的人力、物力,更重要的是可以及时对水处理工艺进行调整。

水厂自控系统 (2).jpg

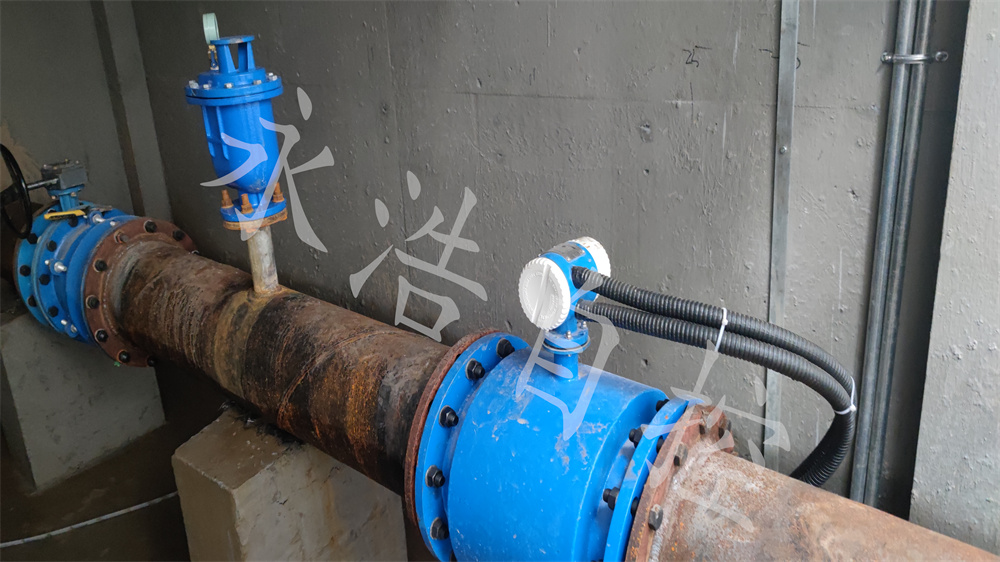

               电磁流量计

水厂自控系统 (7).jpg

                   压力变送器

水厂自控系统 (4).jpg

             次氯酸钠发生器


                             PLC就地控制箱

                                 信  息  层

采用先进的信息化技术,为水厂运营建立一个生产 运行管理的综合化信息平台,使营运管理专业化、实时化和智能化发展,消除决策者、管理者和执行者之间信息的不对称与信息脱节,构筑起以信息资源数字化、信息传输网络化,实现生产控制精细化和节约化,日常管理系统化,为其向集营运管理模式迈进提供信息化基础保证。

水厂自控系统 (39).jpg

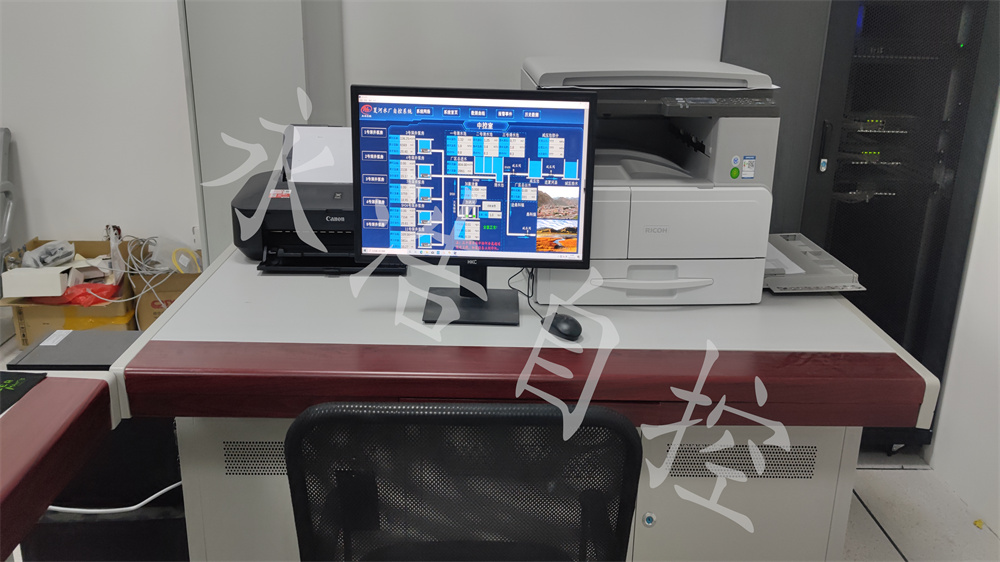

             信息操作站

水厂自控系统 (6).jpg

         办公打印区

                              视 频 监 控 安 防 系 统

水厂自控系统 (41).jpg

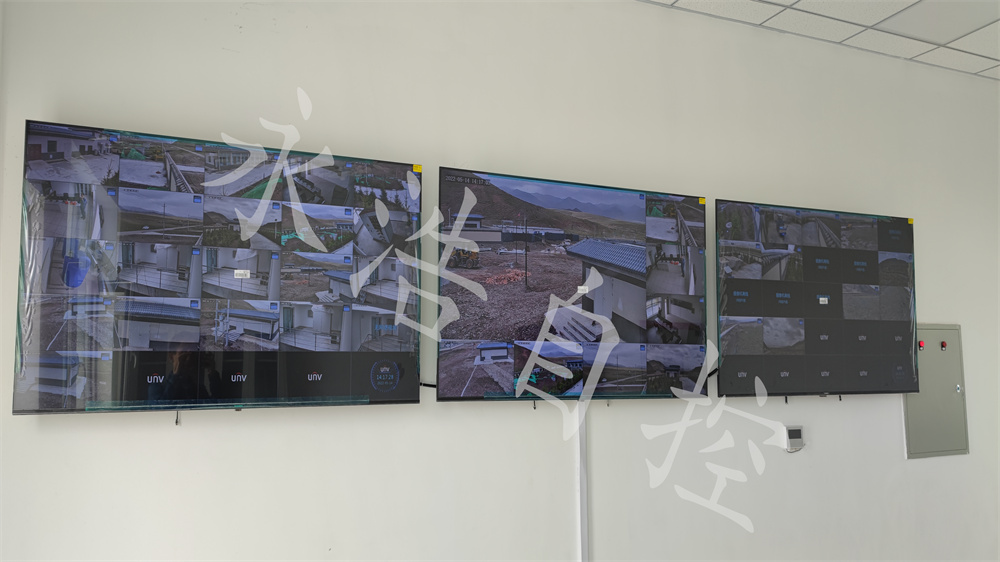

将本地视频图像监控、远程实时监控、云台镜头控制、电视墙显示等有机结合起来,构成一整套网络视频集中监控管理系统,同时监控主机自动将报警画面纪录,做到及时处理,提高了保卫人员的工作效率并能及时处理警情,能有效的保护厂财产和工作人员的安全,较大程度的防范各种入侵,提高了处理各种突发事件的反映速度,给保卫人员提供一个良好的工作环境,确保整个自来水厂的安全。

                                         控 制 层

PLC控制柜1 (2).jpg

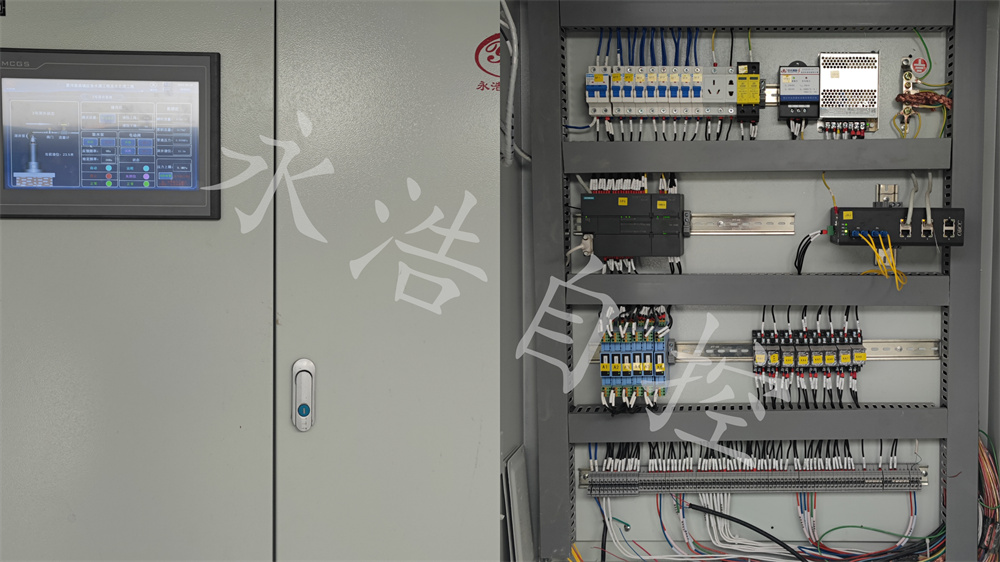

                  PLC控制站

PLC控制柜1 (1).jpg

水厂自控系统 (14).jpg

             PLC控制站


计算机中央监控系统包括上位监控计算机(净水厂)和现场控制站RT∪,系统之间采用光纤以太网。现场控制站依据现状及配电区域不同,负责相应区域的数据采集和监控的情况也不同。现场控制站由可编程控制器和操作员面板构成。负责相应区域的数据采集和监控减压水池一配电设置,具体分布为:一级、二级减压阀室对应RTU06~RTU7,由太阳能储能装置供电,与PLC1系统之间采用光纤以大网连接。加氯间控制站PLC2由其配电室低压配电柜供电,与PLC1系统之间采用Profibus-DP总线连接

水厂自控系统 (58).jpg

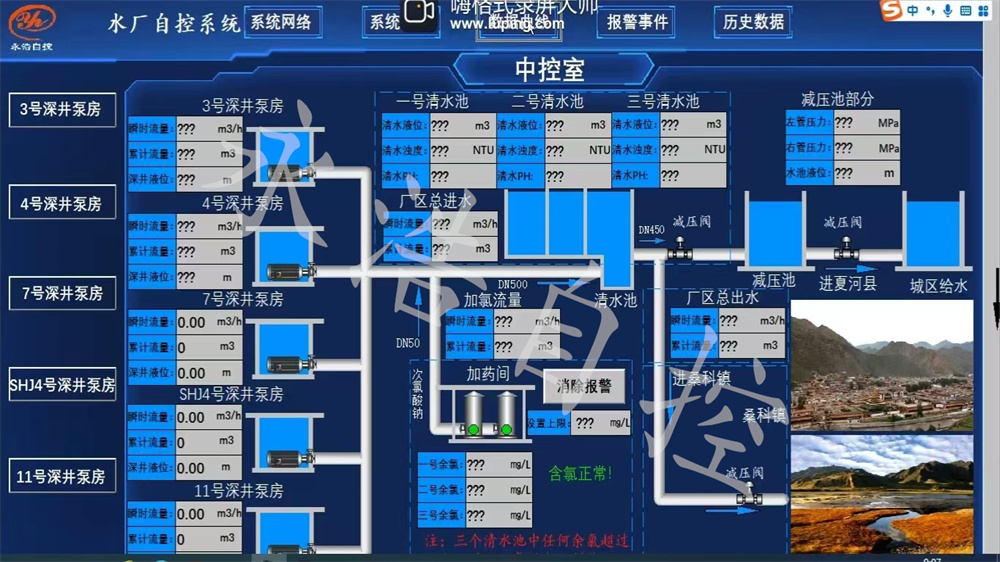

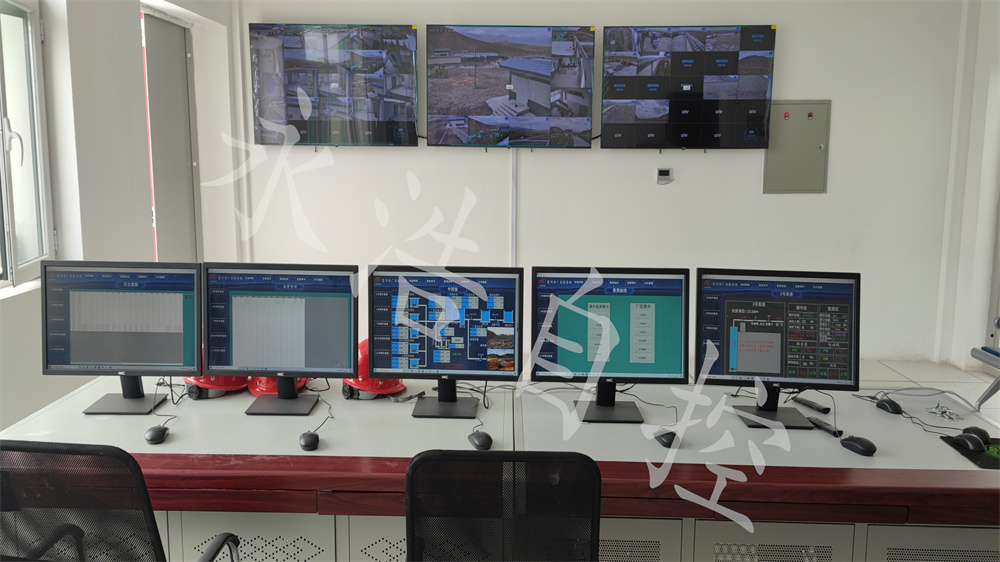

          中控室上位机界面图

水厂自控系统 (51).jpg

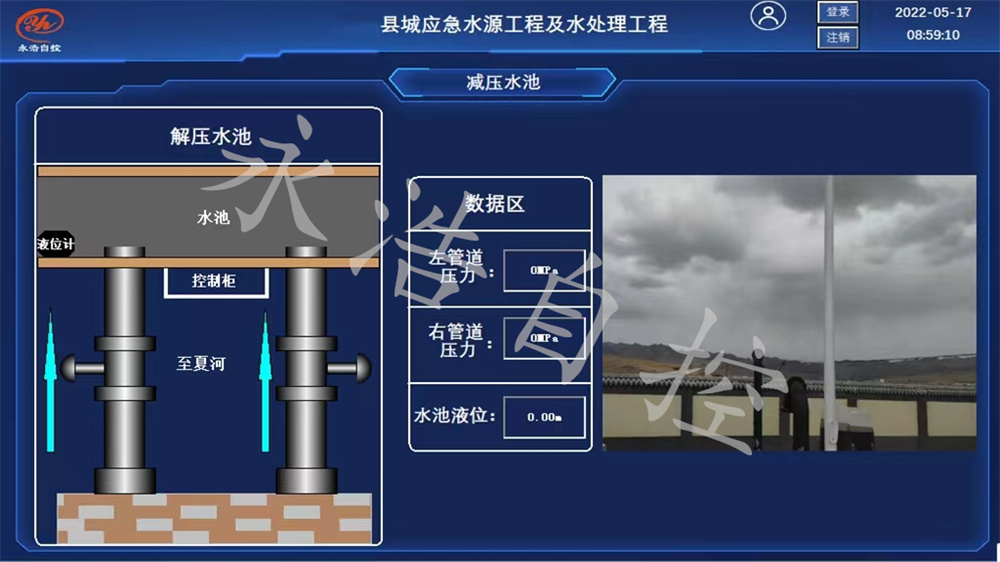

        减压水池界面图

水厂自控系统 (52).jpg

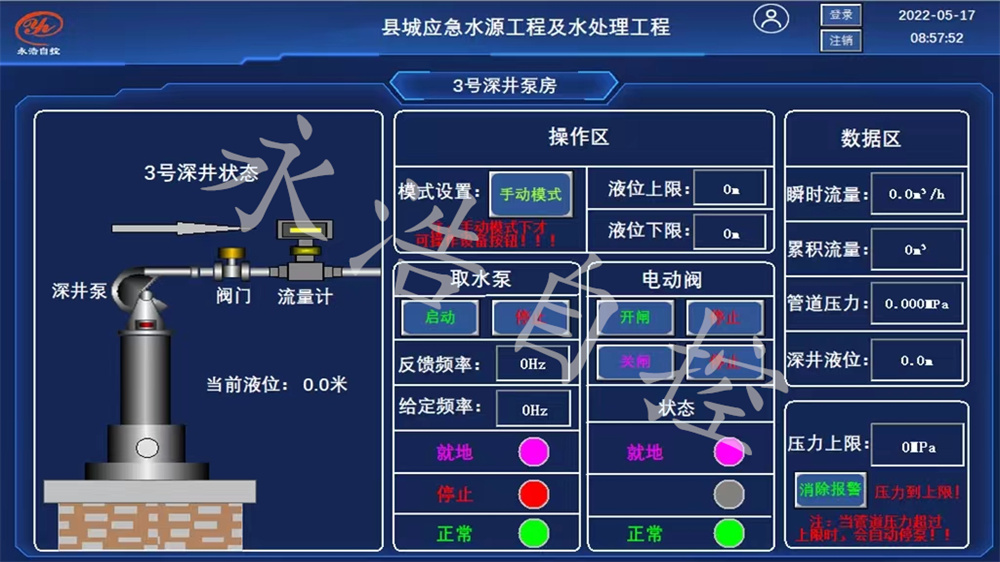

                      3#深井泵房上位机界面图

水厂自控系统 (53).jpg


      加药间上位机界面图

水厂自控系统 (54).jpg

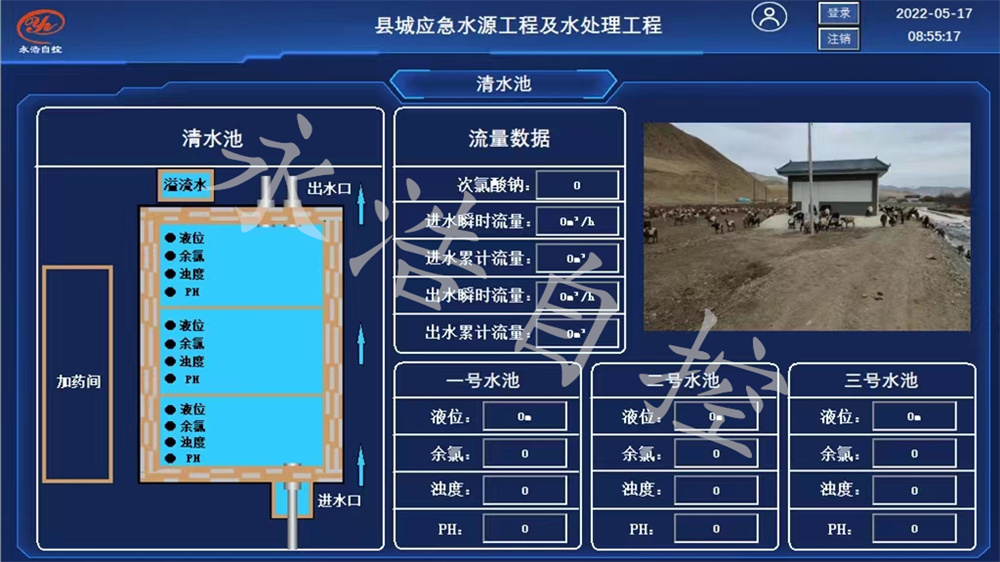

         清水池上位机界面图

水厂自控系统 (57).jpg

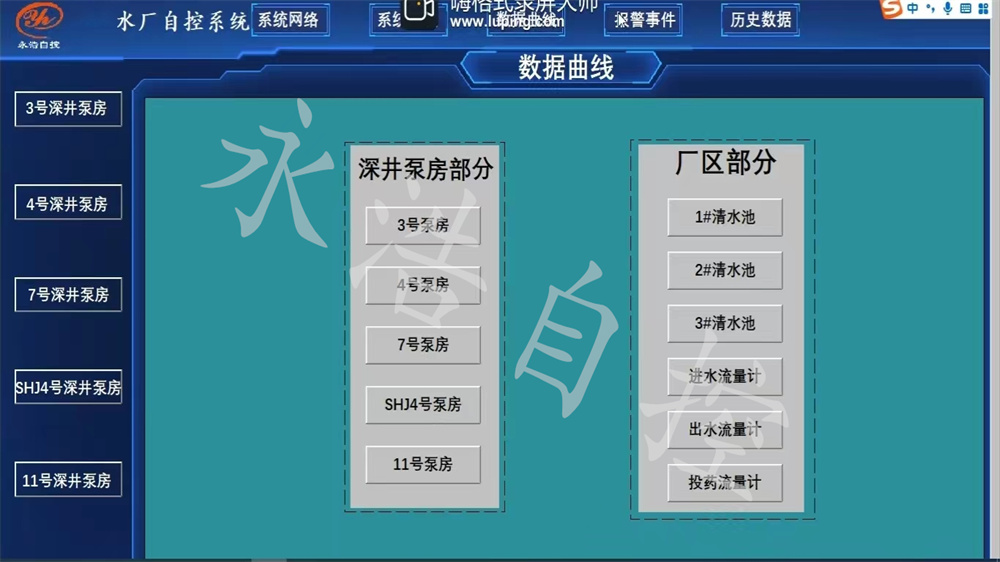

       自控数据分析界面图

水厂自控系统 (25).jpg

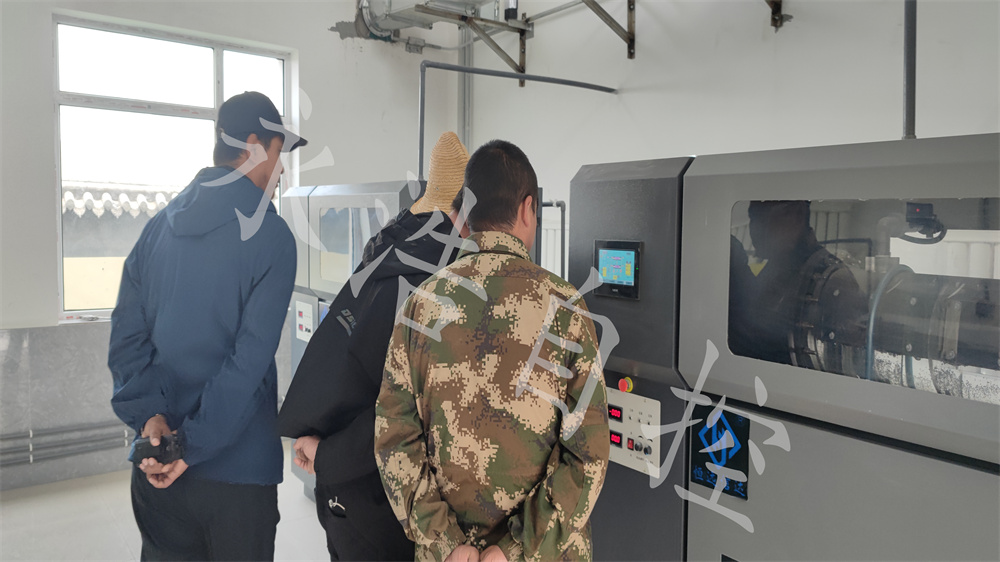

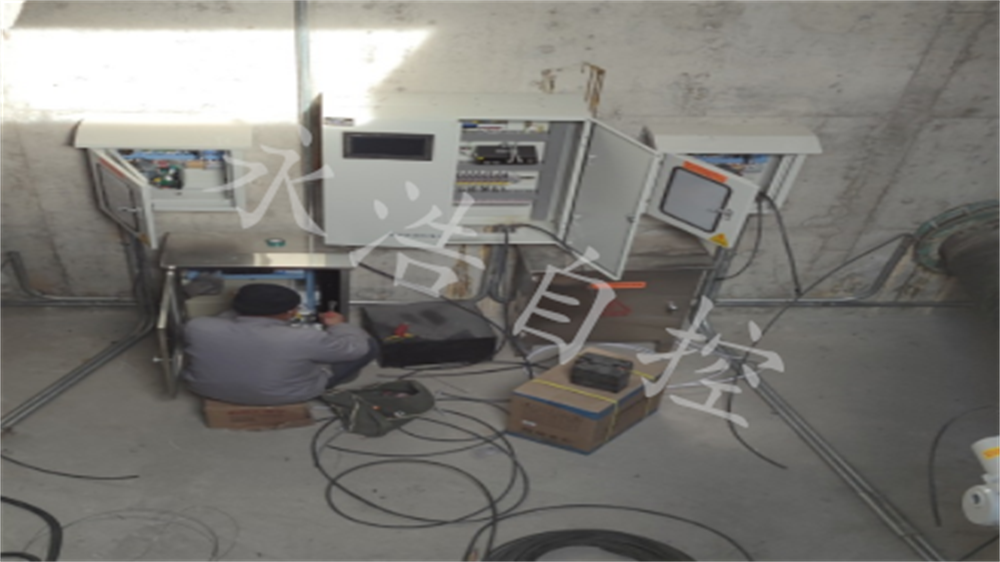

        水厂工作人员学习现场

水厂自控系统 (26).jpg

            自控系统培训现场


华体(中国)以城市自来水厂智能控制系统构建为目标,将该水厂的设备层,信息层,控制层集成于一体,在保证自来水厂稳定运行的前提下较大程度的实现节能降耗,实现自来水厂的智能控制。
