贵州县城污水厂自控系统项目案例

贵州县城污水处理厂

2023-05-17 09:39:18

贵州县城污水厂自控系统项目案例


  项目概况

 本工程为贵州某县城污水处理二期工程,总规模为1.5万吨/日。





  设计标准


《给水排水仪表自动化控制工程施工及验收规程》CECS162-20004


《自动化仪表工程施工及验收规范》   GB50093-2013


《可编程仪器的数字接口》ANS1488


《计算机软件开发规范》GB8566


《计算机软件质量保证计划规范》   GB/T12504

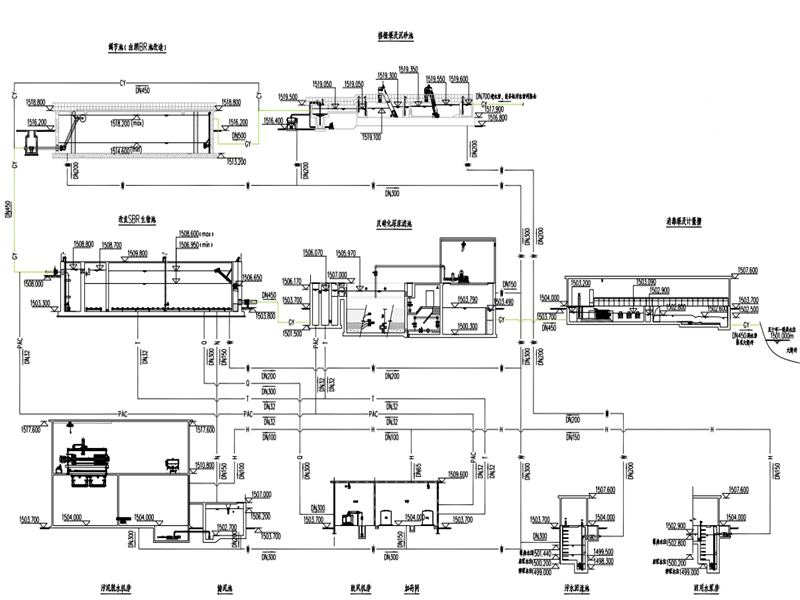

污水厂生产工艺

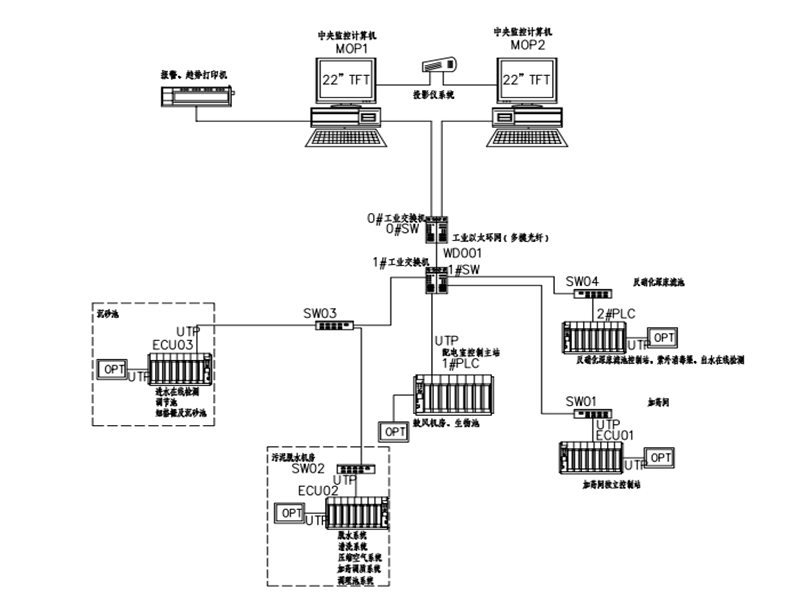

污水厂自控系统架构




信  息  层

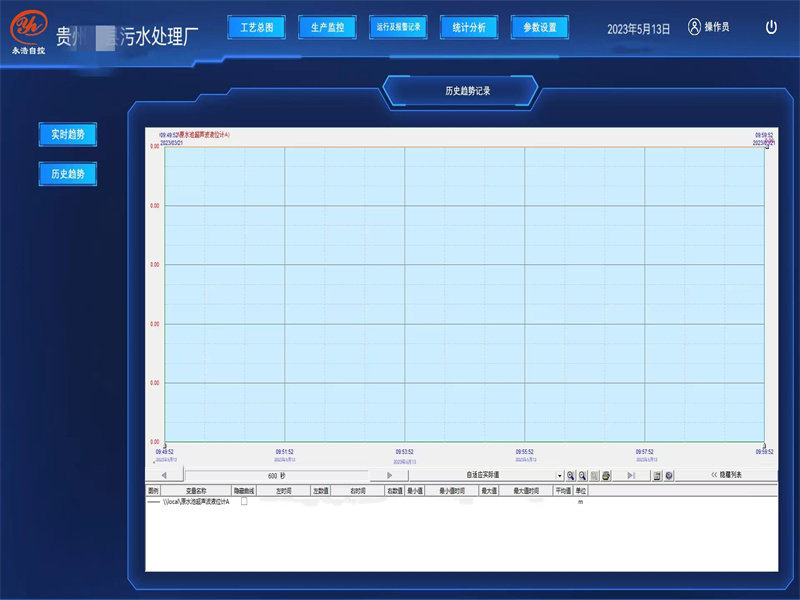

 中央控制系统位于综合楼的中央控制室,中央监控计算机、工业网络交换机、报表及报警打印机等组成中央监控主站。完成全厂工艺设备的运行状态、工艺过程参数的采集和监视远程控制相关设备,设定运行参数配合工艺运行流程提高水厂管理水平。实现报表打印、事故报警打印、运行生产管理、成本控制等功能。污水厂信息系统具有采集、事故预警、应急处置等功能。作为数字化城市信息系统的组成部分。

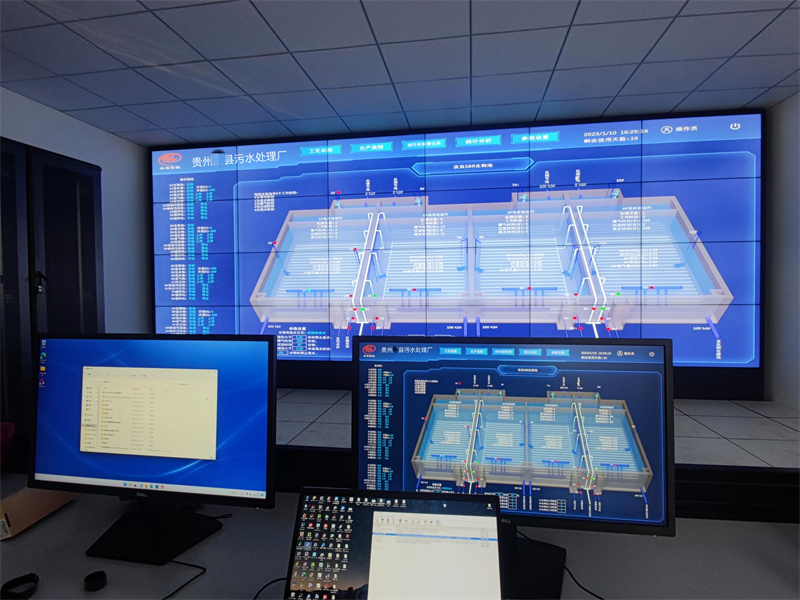

污水厂中央控制室


 控  制  层

现场控制站:配电间综合控制站(1#PLC);反硝化深床滤池控制站(2#PLC);加药间独立控制站ECUO1);污泥脱水机房独立控制站(ECU2);紫外线消毒系统(ECUO3)组成。控制单元接入全厂自控系统的设备信号,仪表信号,上传中控室,实现全厂工艺设备、流程的集中管理及控制。

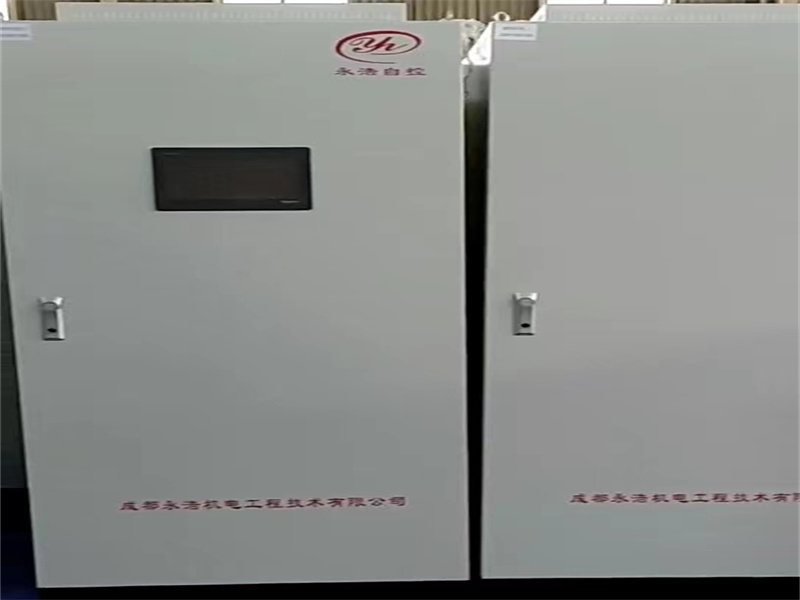

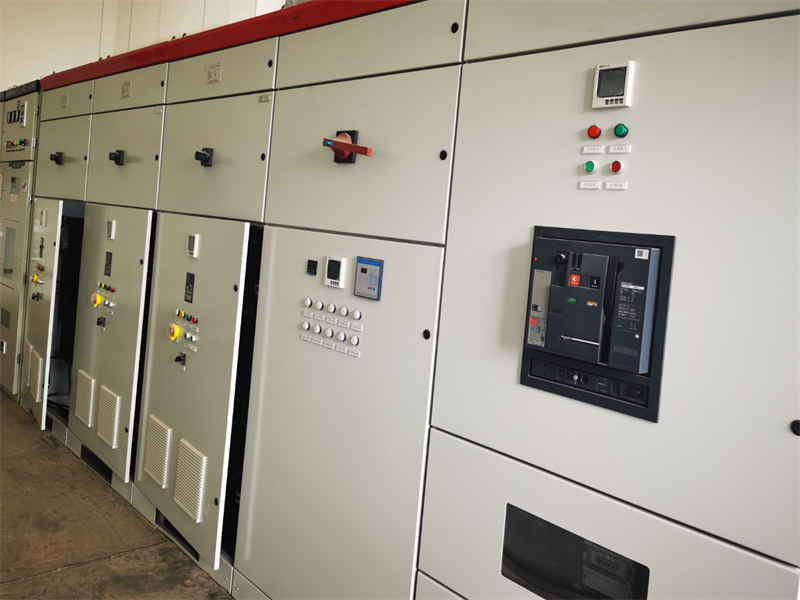

配电室控制主站(1#PLC)


反硝化深床滤池控制站(2#PLC)

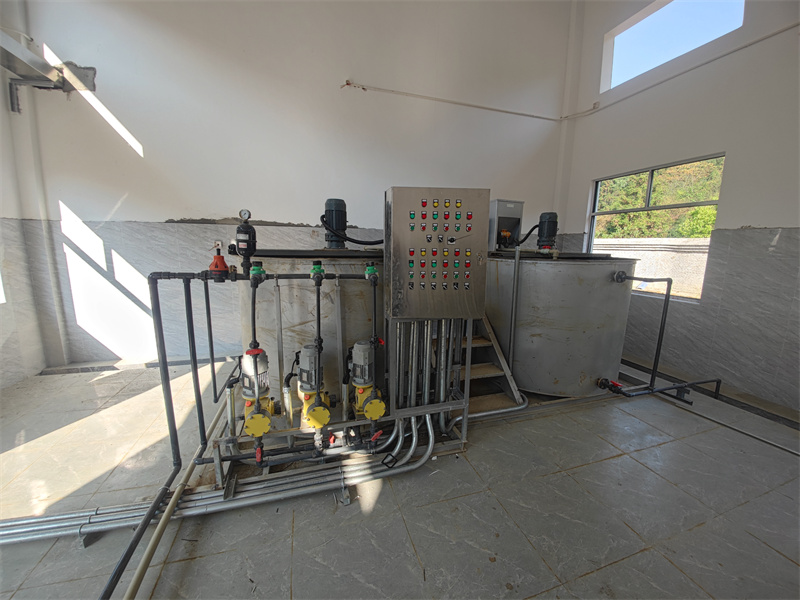

加药间独立控制站(ECUO1)


污泥脱水机房独立控制站(ECU2)

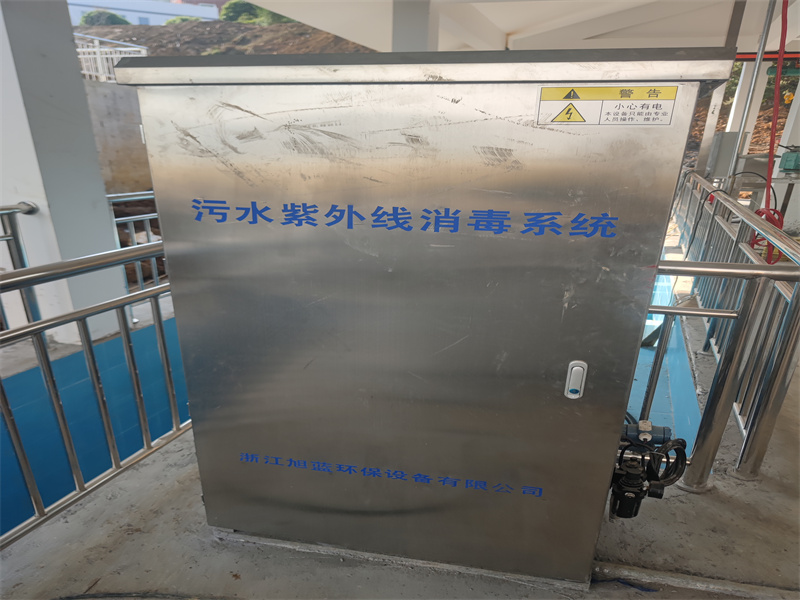

紫外线消毒系统(ECU03)



设 备 层

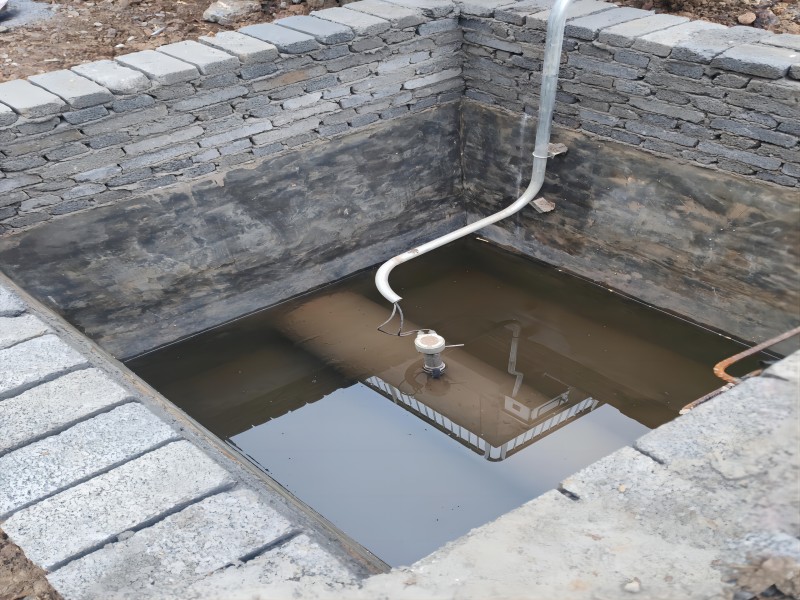

插入式电磁流量计

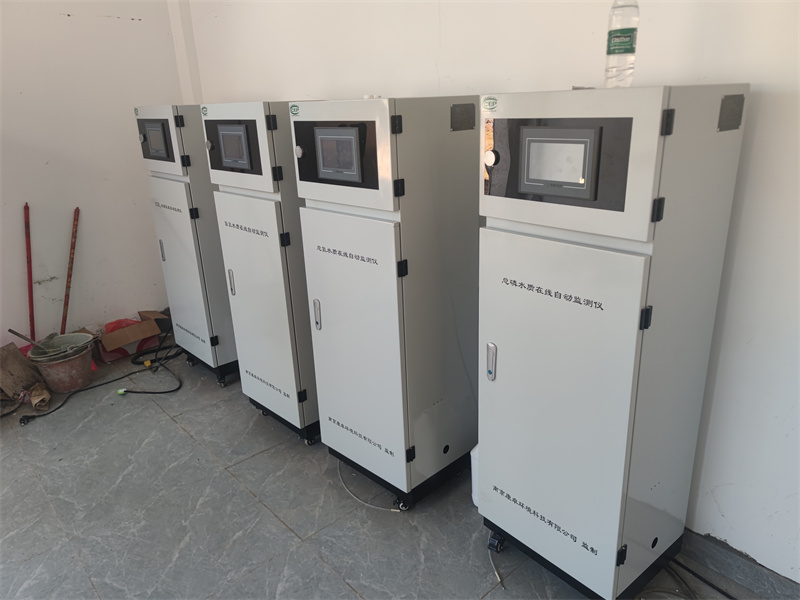

水质仪表

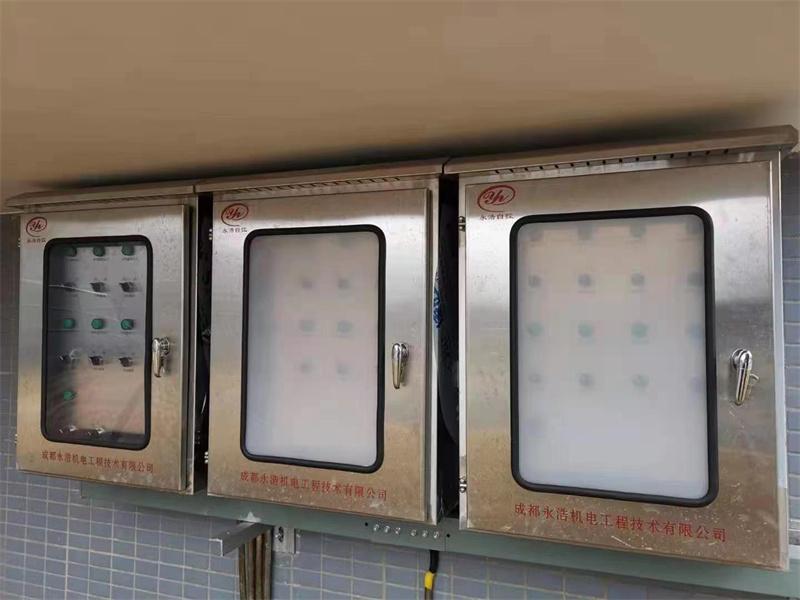

现场仪表箱

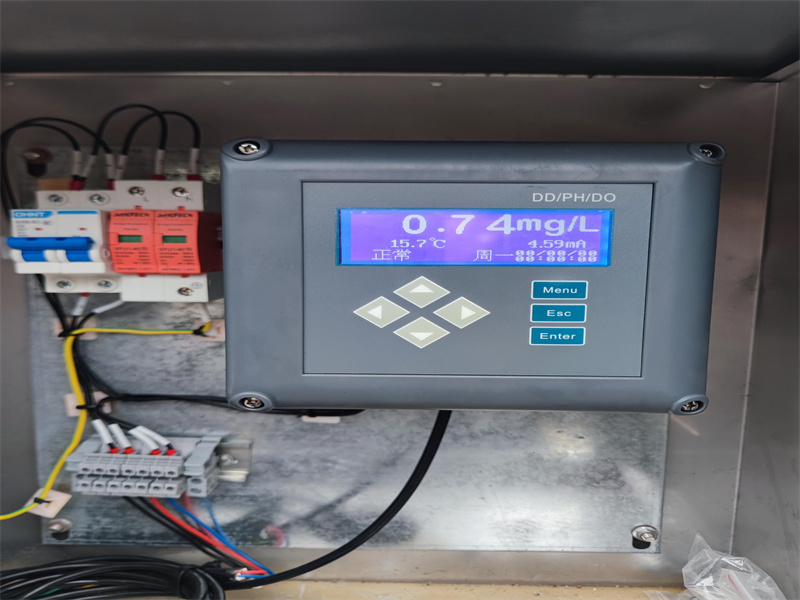

DO显示仪


鼓风机房设备
